Электродвигатели общепромышленные

фото

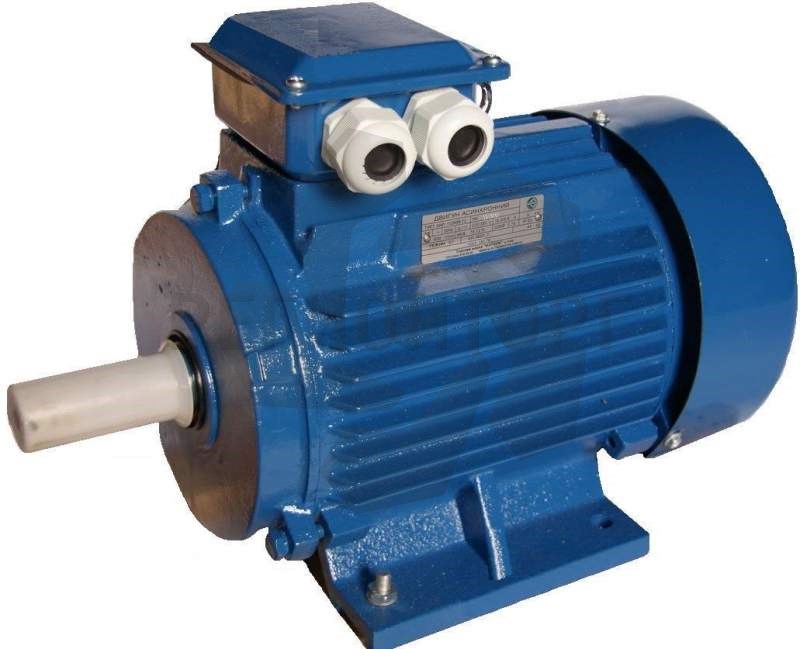

Электродвигатели асинхронные трехфазные серии 5АИ унифицированные с короткозамкнутым ротором, закрытого исполнения предназначены для продолжительного режима работы S1 по ГОСТ 183—74 от сети переменного тока. Используются для комплектации мотор редукторов NMRV, 3МП, МПО, 4МЦ2С, МРЧ, МЧ; насосов К, ЭЦВ, НМШ, СМ, ЦНСг;

Документы

Модель Мощность(кВт) Частота вращения (об./мин.) Напряжение(В) Ток(А) Вec(кг) Цена
5АИ 56 А2 0.18 3000 220/380 0.96/0.55 4.7 2300i в заявку
АИР 56 А2 0.18 3000 220/380 0.96/0.55 3.61 2300i в заявку
5АИ 56 А4 0.12 1500 220/380 0.94/0.54 4.9 2300i в заявку
АИР 56 А4 0.12 1500 220/380 0.94/0.54 3.56 2300i в заявку
5АИ 56 В2 0.25 3000 220/380 1.25/0.72 4.5 2450i в заявку
АИР 56 В2 0.25 3000 220/380 1.25/0.72 3.92 2450i в заявку
5АИ 56 В4 0.18 1500 220/380 1.26/0.73 4.7 2450i в заявку
АИР 56 В4 0.18 1500 220/380 1.26/0.73 3.92 2450i в заявку
5АИ 63 А2 0.37 3000 220/380 1.71/0.99 9 2570i в заявку
АИР 63 А2 0.37 3000 220/380 1.71/0.99 4.92 2570i в заявку
5АИ 63 А4 0.25 1500 220/380 1.37/0.79 6.1 2850i в заявку
АИР 63 А4 0.25 1500 220/380 1.37/0.79 5.02 2850i в заявку
5АИ 63 А6 0.18 1000 220/380 1.28/0.74 9.5 3380i в заявку
АИР 63 А6 0.18 1000 220/380 1.28/0.74 4.7 3380i в заявку
5АИ 63 В2 0.55 3000 220/380 2.4/1.4 9.5 2990i в заявку
АИР 63 В2 0.55 3000 220/380 2.4/1.4 5.72 2990i в заявку
5АИ 63 В4 0.37 1500 220/380 1.93/1.12 6.8 2990i в заявку
АИР 63 В4 0.37 1500 220/380 1.93/1.12 5.02 2990i в заявку
5АИ 63 В6 0.25 1000 220/380 1.5/0.94 8.1 3520i в заявку
АИР 63 В6 0.25 1000 220/380 1.5/0.94 5.5 3520i в заявку
5АИ 71 А2 0.75 3000 220/380 3/1.77 9.5 3920i в заявку
АИР 71 А2 0.75 3000 220/380 3/1.77 8.7 3920i в заявку
5АИ 71 А4 0.55 1500 220/380 2.89/1.67 9.6 3920i в заявку
АИР 71 А4 0.55 1500 220/380 2.89/1.67 9.5 3920i в заявку
5АИ 71 А6 0.37 1000 220/380 2.1/1.2 11.3 4200i в заявку
АИР 71 А6 0.37 1000 220/380 2.1/1.2 8.3 4200i в заявку
5АИ 71 В2 1.1 3000 220/380 4.3/2.5 11.7 4330i в заявку
АИР 71 В2 1.1 3000 220/380 4.3/2.5 9.4 4330i в заявку
5АИ 71 В4 0.75 1500 220/380 3.7/2.18 11.6 4330i в заявку
АИР 71 В4 0.75 1500 220/380 3.7/2.18 9.5 4330i в заявку
5АИ 71 В6 0.55 1000 220/380 2.99/1.73 12.3 4470i в заявку
АИР 71 В6 0.55 1000 220/380 2.99/1.73 10 4470i в заявку
5АИ 71 В8 0.25 750 220/380 2.1/1.27 11.7 4470i в заявку
АИР 71 В8 0.25 750 220/380 2.1/1.27 8.9 4470i в заявку
5АИ 80 А2 1.5 3000 220/380 5.9/3.4 15.5 4970i в заявку
АИР 80 А2 1.5 3000 220/380 5.9/3.4 15.5 4970i в заявку
5АИ 80 А4 1.1 1500 220/380 5/2.9 15.7 5245i в заявку
АИР 80 А4 1.1 1500 220/380 5/2.9 15.7 5245i в заявку
5АИ 80 А6 0.75 1000 220/380 3.9/2.3 15.7 5520i в заявку
АИР 80 А6 0.75 1000 220/380 3.9/2.3 15.7 5520i в заявку
5АИ 80 А8 0.37 750 220/380 2.5/1.5 17 5800i в заявку
АИР 80 А8 0.37 750 220/380 2.5/1.5 17 5800i в заявку
5АИ 80 В2 2.2 3000 220/380 8.4/4.8 19.5 5800i в заявку
АИР 80 В2 2.2 3000 220/380 8.4/4.8 19.5 5800i в заявку
5АИ 80 В2 Ж 2.2 3000 220/380 8.4/4.8 19.5 7200i в заявку
АИР 80 В2 Ж 2.2 3000 220/380 8.4/4.8 19.5 7200i в заявку
5АИ 80 В4 1.5 1500 3000 6.4/3.7 18 5800i в заявку
АИР 80 В4 1.5 1500 3000 6.4/3.7 18 5800i в заявку
5АИ 80 В6 1.1 1000 220/380 5.5/3.2 19.5 6050i в заявку
АИР 80 В6 1.1 1000 220/380 5.5/3.2 19.5 6050i в заявку
5АИ 80 В8 0.55 750 220/380 3.7/2.17 22 6620i в заявку
АИР 80 В8 0.55 750 220/380 3.7/2.17 22 6620i в заявку
5АИ 90 L2 3 3000 220/380 10.7/6.2 23.5 7150i в заявку
АИР 90 L2 3 3000 220/380 10.7/6.2 23.5 7150i в заявку
5АИ 90 В2 Ж 3 3000 220/380 10.7/6.2 23.5 6340i в заявку
АИР 90 L2 Ж 3 3000 220/380 10.7/6.2 23.5 6340i в заявку
5АИ 90 L4 2.2 1500 220/380 9.1/5.3 33 7560i в заявку
АИР 90 L4 2.2 1500 220/380 9.1/5.3 33 7560i в заявку
5АИ 90 L6 1.5 1000 220/380 7/4.1 24.5 7650i в заявку
АИР 90 L6 1.5 1000 220/380 7/4.1 24.5 7650i в заявку
5АИ 90 LА8 0.75 750 220/380 3.6/2.1 25.5 7500i в заявку
АИР 90 LА8 0.75 750 220/380 3.6/2.1 25.5 7500i в заявку
5АИ 90 LВ8 1.1 750 220/380 5.2/3 25.5 8150i в заявку
АИР 90 LВ8 1.1 750 220/380 5.2/3 25.5 8150i в заявку
5АИ 100 S2 4 3000 220/380 14/8.1 32.5 9550i в заявку
АИР 100 S2 4 3000 220/380 14/8.1 32.5 9550i в заявку
5АИ 100 S2 Ж 4 3000 220/380 14/8.1 32.5 11457i в заявку
АИР 100 S2 Ж 4 3000 220/380 14/8.1 32.5 11457i в заявку
5АИ 100 S4 3 1500 220/380 11.7/6.8 34 9420i в заявку
АИР 100 S4 3 1500 220/380 11.7/6.8 34 9420i в заявку
5АИ 100 L2 5.5 3000 220/380 19.1/11 36.5 10200i в заявку
АИР 100 L2 5.5 3000 220/380 19.1/11 36.5 10200i в заявку
5АИ 100 L2 Ж 5.5 3000 220/380 19.1/11 36.5 13444i в заявку
АИР 100 L2 Ж 5.5 3000 220/380 19.1/11 36.5 13444i в заявку
АИР 100 L4 4 1500 220/380 15.2/8.8 36.5 10700i в заявку
5АИ 100 L4 4 1500 220/380 15.2/8.8 36.5 10700i в заявку
5АИ 100 L6 2.2 1000 220/380 10/5.6 32.5 9050i в заявку
АИР 100 L6 2.2 1000 220/380 10/5.6 32.5 9050i в заявку
5АИ 100 L8 1.5 750 220/380 7.9/4.6 36.5 9550i в заявку
АИР 100 L8 1.5 750 220/380 7.9/4.6 36.5 9550i в заявку
5АИ 112 М2 7.5 3000 220/380 26/15.07 45 12900i в заявку
АИР 112 М2 7.5 3000 220/380 26/15.07 45 12900i в заявку
5АИ 112 М2 Ж 7.6 3000 220/380 26/15.07 45 10432i в заявку
АИР 112 М4 5.5 1500 220/380 20.2/11.7 67 13100i в заявку
5АИ 112 М4 5.5 1500 220/380 20.2/11.7 67 13100i в заявку
5АИ 112 МА6 3 1000 220/380 12.6/7.3 47.5 12450i в заявку
АИР 112 МА6 3 1000 220/380 12.6/7.3 47.5 12450i в заявку
5АИ 112 МВ6 4 1000 220/380 16.6/9.6 52 13380i в заявку
АИР 112 МВ6 4 1000 220/380 16.6/9.6 52 13380i в заявку
5АИ 112 МА8 2.2 750 220/380 11/6.3 45 12750i в заявку
АИР 112 МА8 2.2 750 220/380 11/6.3 45 12750i в заявку
5АИ 112 МВ8 3 750 220/380 14.0/8.0 50.5 14000i в заявку
АИР 112 МВ8 3 750 220/380 14.0/8.0 50.5 14000i в заявку
5АИ 132 S4 7.5 1500 220/380 27/15.6 75 17050i в заявку
5АИ 132 S8 4 750 220/380 18.5/10.5 63 18200i в заявку
5АИ 132 S6 5.5 1000 220/380 22.3/12.9 71 17950i в заявку
5АИ 132 М2 11 3000 220/380 36.4/21.1 74 19600i в заявку
5АИ 132 М4 11 1500 220/380 37.1/21.4 85 21150i в заявку
5АИ 132 М6 7.5 1000 220/380 28.6/16.5 88 20760i в заявку
5АИ 132 М8 5.5 750 220/380 21/13.6 88 20500i в заявку
5АИ 160 S2 15 3000 380/660 28.8/16.6 118 26470i в заявку
5АИ 160 S2 Ж 15 3000 380/660 28.8/16.6 118 23617i в заявку
5АИ 160 S4 15 1500 380/660 30.1/17.4 135 27400i в заявку
5АИ 160 S6 11 1000 380.660 24.2/14 134 27230i в заявку
5АИ 160 S8 7.5 750 380/660 17.8/10.3 132 27750i в заявку
5АИ 160 М2 18.5 3000 380/660 34.7/20 141 29230i в заявку
5АИ 160 М4 18.5 1500 380/660 36/20.7 150 31700i в заявку
5АИ 160 М6 15 1000 380/660 33/19 154 31700i в заявку
5АИ 160 М8 11 750 380/660 24.9/14.3 152 33770i в заявку
5АИ 180 S2 22 3000 380/660 41/23.7 170 35300i в заявку
5АИ 180 S4 22 1500 380/660 43.2/24.9 175 35600i в заявку
5АИ 180 М2 30 3000 380/660 55/31.9 203 41800i в заявку
5АИ 180 М2 Ж 30 3000 380/660 55/31.9 203 35978i в заявку
5АИ 180 М4 30 1500 380/660 56.3/32.4 201 43700i в заявку
5АИ 180 М6 18.5 1000 380/660 36.9/21.2 180 39200i в заявку
5АИ 180 М8 15 750 380.660 31.3/18.1 180 40800i в заявку
5АИ 200 М2 37 3000 380/660 67.9/39.2 246 58000i в заявку
5АИ 200 М4 37 1500 380/660 68.3/41 248 59500i в заявку
5АИ 200 М6 22 1000 380/660 44.7/25.8 233 49700i в заявку
5АИ 200 М8 18.5 750 380/660 39/22.5 235 44600i в заявку
5АИ 200 L2 45 3000 380/660 82.3/47.4 282 50270i в заявку
5АИ 200 L4 45 1500 380/660 85/48 280 53750i в заявку
5АИ 200 L6 30 1000 380/660 59.6/34.35 228 47470i в заявку
5АИ 200 L8 22 750 380/660 45.8/26.4 250 48350i в заявку
5АИ 225 М2 55 3000 380/660 100/58 318 60750i в заявку
5АИ 225 М4 55 1500 380/660 101.8/58.8 331 63260i в заявку
5АИ 225 М6 37 1000 380/660 72.7/42 290 60132i в заявку
5АИ 225 М8 30 750 380/660 62.2/35.9 307 59750i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Комплектация:

- Мотор редуктор

 Червячный NMRV (030-150), PC (030-150), МЧ (40-160), MU (40-110)

 Планетраный 3МП (31,5 40 50), МПО (1М-10, 2М-10, 2М-15, 2М-18)

 Цилиндрический МЦ2С (63, 80, 100, 125)

- Насос

 Консольные К, 1К, 2К

 Погружные артезианские ЭЦВ

 Шестерные НМШ

 Сточно-массные СМ

 Питательные для горячей и холодной воды ЦНС г



Габаритно - присоединительные размеры электродвигателей 5АИ и АИР

Эл.двигатель
 		Число полюсов Размеры, мм
    l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h10 h
     5АИ56           2;4 218 148 140 23 71 36 11 6 115 10 95 4 90 4 7 56
     5АИ63           2;4 240 180 160 30 80 40 14 10 130 10 110 5 100 5 8 63
     5АИ71        2;4;6;8 280 190 200 40 90 45 19 10 165 12 130 6 112 6 8 71
     5АИ80А        2;4;6;8 296 204 200 50 100 50 22 8 165 12 130 6 125 6 9 80
     5АИ80В        2;4;6;8 320 204 200 50 100 50 22 8 165 12 130 6 125 6 9 80
     5АИ90L          2,4;6 350 250 250 50 125 56 24 12 215 14 180 8 140 7 10 90
     5АИ100L        2,4;6;8 385 265 250 60 140 63 28 12 215 14 180 8 160 7 13 100
     5АИ100S          2;4 365 270 250 60 112 63 28 12 215 14 180 8 160 7 14 100
     5АИ112M          2;4 433 270 300 80 140 70 32 12 265 15 230 10 190 8 14 112
     5АИ112MA          6;8 470 290 300 80 140 70 32 12 265 14 230 10 190 8 14 112
     5АИ112MB          6;8 470 290 300 80 140 70 32 12 265 14 230 10 190 8 14 112
     5АИ132S          4;6 500 345 350 80 140 89 38 12 300 19 250 10 216 8 15 132
     5АИ160S        2;4;6;8 615 420 350 110 178 108 42 15 300 19 250 12 254 8 20 160

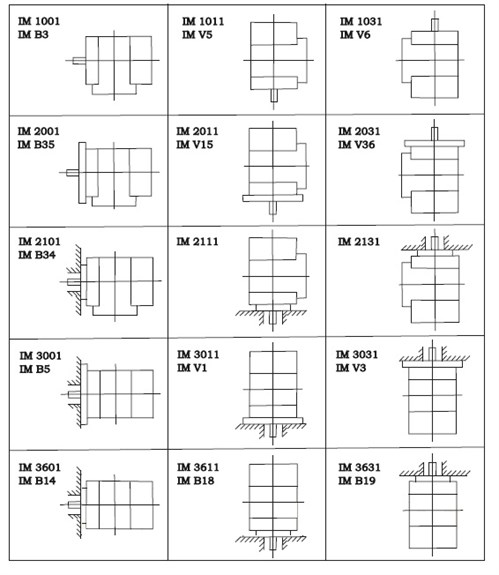

Исполнение по способу монтажа

                         Исполнение по способу монтажа 5АИ

Габаритные чертежи общепромышленных электродвигателей

Схема электродвигателя 5аи1    Схема электродвигателя 5аи2 Схема электродвигателя 5аи3    Схема электродвигателя 5аи4

                                                   Для исполнений IM 2001, IM 2081...



                Схема электродвигателя 5аи5     Схема электродвигателя 5аи6    Схема электродвигателя 5аи7

                                                   Для исполнений IM 1001, IM 1081...

        Схема электродвигателя 5аи8  Схема электродвигателя 5аи9   Схема электродвигателя 5аи10

Преимущества электродвигателей 5AИ:

  • Степень защиты IP55;
  • Маслёнки для смазки подшипников;
  • Резьбовое отверстие в торце вала;
  • Ударопрочная клемная коробка;
  • Индивидуальная упаковка;
  • Гарантия 2 года или 10 000 часов.

Общие характеристики

Двигатели асинхронные закрытого исполнения производятся разных видов в зависимости от назначения и области применения по ГОСТ Р 51689-2000.

Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69.

Режим работы Ѕ1 по ГОСТ Р 52776-2007.

Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.

В зависимости от способа монтажа двигатели изготавливаются в следующих конструктивных исполнениях: ІМ 1001, ІМ 2001, ІМ 3001, ІМ 1081, ІМ 2081, ІМ 3081, ІМ 1002, ІМ 2002, ІМ 3002, ІМ 1082, ІМ 2082, ІМ 3082, ІМ 1011, ІМ 2011, ІМ 3011, ІМ 1031, ІМ 2031, ІМ 3031 и другие поГОСТ 2479-79.

Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011.

Способ охлаждения 1С0141 по ГОСТ 20459-87.

Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008.

Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008.

Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93.

Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.

Структура условного обозначения

XX X XXX XX X XX

XX - серия
X - конструктивная модификация (С - с повышенным скольжением, Е - однофазные)
XXX - габарит, мм
XX - установочный размер по длине станины (S, M, L)
X - число полюсов (2, 4, 6, 8, 10, 12)
XX - климатическое исполнение (У, )
