Мотор-редукторы червячные, серии MU

фото
Червячный одноступенчатый мотор-редуктор “SITI” серии MU является модернизированной серией, изготавливаемой с использованием технологии литья под давлением. Комплектуется электродвигателями мощностью от 0,09 кВт до 11 кВт с крутящим моментом от 4 Нм до 800 Нм и передаточным отношением от 5:1 до 100:1. Одноступенчатые червячные редукторы серии MU отличаются компактным исполнением, бесшумностью работы, удобством компоновки в различных плоскостях и небольшим весом.
Модель Значения передаточных отношений Мощности электродвигателей, кВт Вес, кг Цена
MU-40 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.06, 0.09, 0.12, 0.18, 0.25, 0.37, 0.55 2,5 7326i в заявку
MU-50 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.12, 0.18, 0.25, 0.37, 0.55, 0.75 3,7 9050i в заявку
MU-63 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.25, 0.37, 0.55, 0.75, 1.1, 1.5 6 12804i в заявку
MU-75 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.55, 0.75, 1.1, 1.5, 2.2, 3, 4 9 16104i в заявку
MU-90 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.75, 1.1, 1.5, 2.2, 3, 4 14 23100i в заявку
MU-110 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 1.1, 1.5, 2.2, 3, 4, 5.5, 7.5 24 33200i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Аналог

Мотор редуктор червячный серии NMRV является полным аналогом мотор редуктора серии MU

Пример условного обозначения в заказе

MU- 40 - 30 - FBM -B3 - 0,37

  • MU - червячный мотор-редуктор
  • 40 - типоразмер мотор-редуктора
  • 30 - передаточное отношение
  • FBM - частота вращения выходного вала мотор-редуктора, [об/мин]
  • B3 - вариант исполнения/способ монтажа мотор-редуктора
  • 0,37 - мощность электродвигателя, [кВт]

Основные габаритные и присоединительные размеры

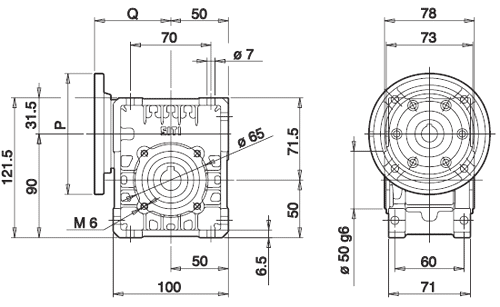

Мотор-редуктор MU-40

MU40 Чертеж 1

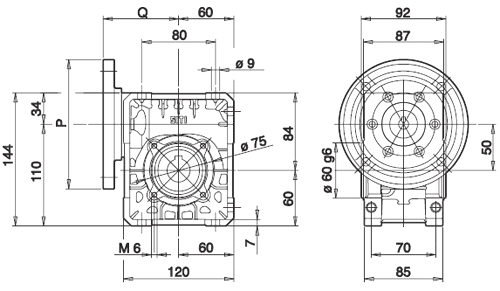

Мотор-редуктор MU-50

MU50 Чертеж 1

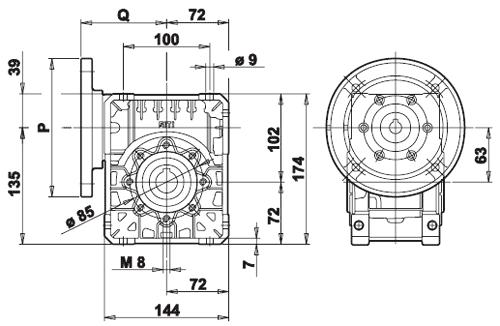

Мотор-редуктор MU-63

MU63 Чертеж 1

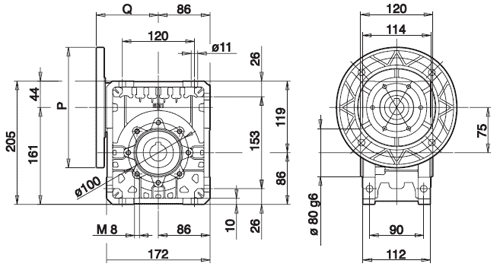

Мотор-редуктор MU-75

MU75 Чертеж 1

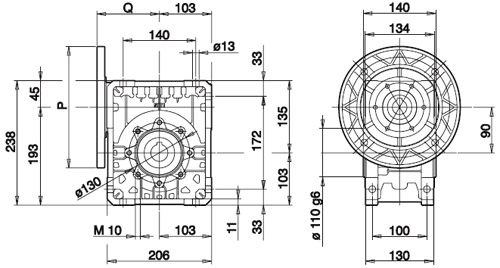

Мотор-редуктор MU-90

MU90 Чертеж 1

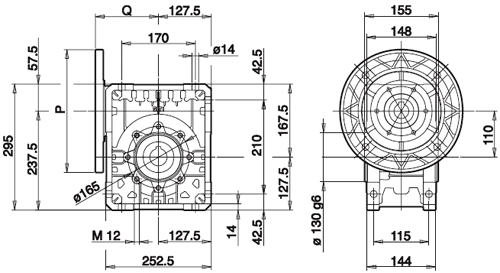

Мотор-редуктор MU-110

MU110 Чертеж 1

Размеры концов валов мотор-редукторов

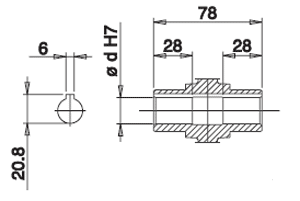

Мотор-редуктор MU-40

MU40 Чертеж 2

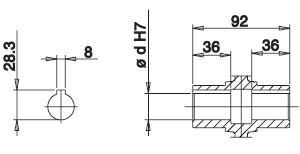

Мотор-редуктор MU-50

MU50 Чертеж 2

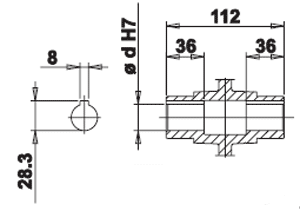

Мотор-редуктор MU-63

MU63 Чертеж 2

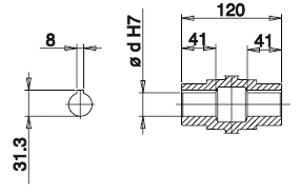

Мотор-редуктор MU-75

MU75 Чертеж 2

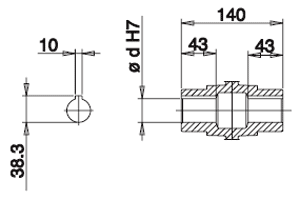

Мотор-редуктор MU-90

MU90 Чертеж 2

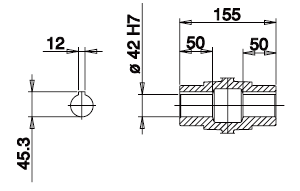

Мотор-редуктор MU-110

MU110 Чертеж 2

Выходной вал

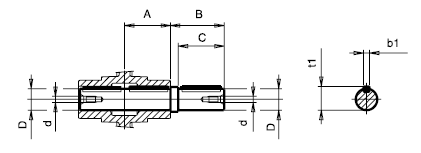

Чертеж 3.1

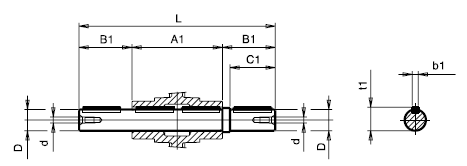

Чертеж 3.2

Мотор-редуктор A A1 B B1 C C1 D h7 d L b1 t1
MU 40 39 78 43 43 40 40 18 M5 164 6 20,5
MU 50 46 92 53,5 53,5 50 50 25 M8 199 8 28
MU 63 56 112 65 53,5 60 50 25 M8 219 8 28
MU 75 60 120 70 63,5 60 60 28 M8 247 8 31
MU 90 70 140 65 84,5 60 80 35 M8 309 8 38
MU 110 77,5 155 126 84,5 110 80 42 M10 324 12 45

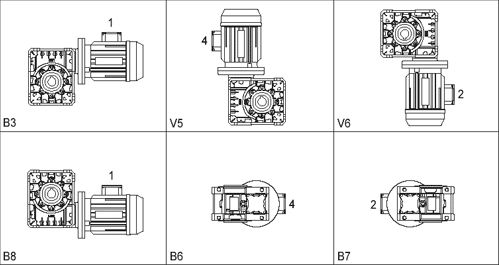

Монтажные позиции

Чертеж 4
