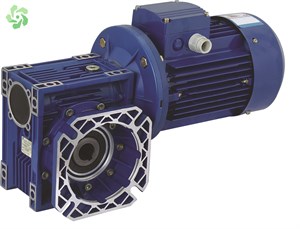

Мотор-редуктор NMRV

фото
Одноступенчатые червячные мотор-редукторы серии NMRV являются осовремененной серией, изготавливаемой особым методом создания формы под давлением. Являются проверенным, одним из самых надежных, качественным товаром и что не мало важно по сравнительно небольшой цене. Благодаря единообразным габаритно-присоединительным размерам могут использоваться в качестве замены вышедших из строя мотор-редукторов других фирм (SITI, STM, Varvel).

Документы

Модель Значения передаточных отношений Мощности электродвигателей, кВт Вес, кг Цена
NMRV 030 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80 0.06, 0.09, 0.12, 0.18 1,2 3250i в заявку
NMRV 040 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.06, 0.09, 0.12, 0.18, 0.25, 0.37, 0.55 2.3 4200i в заявку
NMRV 050 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.12, 0.18, 0.25, 0.37, 0.55, 0.75 3.5 5540i в заявку
NMRV 063 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.25, 0.37, 0.55, 0.75, 1.1, 1.5 6.2 6850i в заявку
NMRV 075 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.55, 0.75, 1.1, 1.5, 2.2, 3, 4 9 9650i в заявку
NMRV 090 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.75, 1.1, 1.5, 2.2, 3, 4 13 11850i в заявку
NMRV 110 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 1.1, 1.5, 2.2, 3, 4, 5.5, 7.5 42.5 16600i в заявку
NMRV 130 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 1.5, 2.2, 3, 4, 5.5, 7.5 59 22960i в заявку
NMRV 150 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 2.2, 3, 4, 5.5, 7.5, 11, 15 87 38300i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Конкретные характеристики редукторов и мотор-редукторов NMRV

NMRV030    NMRV040   NMRV050

NMRV063    NMRV075   NMRV090

NMRV110    NMRV130    NMRV150



Пример условного обозначения в заказе

NMRV- 040 - 30 - 47 -B3 - 0,37-SS1

  • NMRV - червячный мотор-редуктор
  • 040 - типоразмер мотор-редуктора
  • 30 - передаточное отношение
  • 47 - частота вращения выходного вала мотор-редуктора, [об/мин]
  • B3 - вариант исполнения/способ монтажа мотор-редуктора
  • 0,37 - мощность электродвигателя, [кВт]
  • SS1 - вариант исполнения выходного вала(SS1, SS2, DS)

Присоединительные размеры входного фланца

Размер входного фланца на NMRV



NMRV

Двигатели

IEC

 N M P 5 7,5 10 15 20 25 30 40 50 60 80 100
В5 В14 В5 В14 В5 В14 D
030 56В5/В14 80 50 100 65 120 80 9 9 9 9 9 9 9 9 9 9 9 -
  63В5/В14 95 60 115 75 14 90 11 11 11 11 11 11 11 11 11 - - -
040 56В5 80 - 100 - 120 - - - - - - - - - 9 9 9 9
  63В5/В14 95 60 115 75 140 90 11 11 11 11 11 11 11 11 11 11 11 11
  71В5/В14 110 70 130 85 160 105 14 14 14 14 14 14 14 14 - - - -
  80В5/В14 130 80 165 100 200 120 19 19 19 19 - - - - - - - -
050 63В5 95 - 115 - 140 - - - - - - - - 11 11 11 11 11
  71В5/В14 110 70 130 85 160 105 14 14 14 14 14 14 14 14 14 14 14 -
  80В5/В14 130 80 165 100 200 120 19 19 19 19 19 19 19 19 - - - -
063 71В5/В14 110 70 130 85 160 105 - - - - - - - 14 14 14 14 14
  80В5/В14 130 80 165 100 200 120 - 19 19 19 19 19 19 19 19 19 19 19
  90В5/В14 130 95 165 115 200 140 - 24 24 24 24 24 24 - - - - -
075 80В5/В14 130 80 165 100 200 120 - - - - - - 19 19 19 19 19 19
  90В5/В14 130 95 165 115 200 140 - 24 24 24 24 24 24 24 - - - -
  100В5/В14 180 110 215 130 250 160 - 28 28 28 - - - - - - - -
  112В5/В14 180 110 215 130 250 160 - 28 - - - - - - - - - -
090 80В5/В14 130 80 165 100 200 120 - - - - - - - - 19 19 19 19
  90В5/В14 130 95 165 115 200 140 - - - - - 24 24 24 24 24 - -
  100В5/В14 180 110 215 130 250 160 - 28 28 28 28 28 28 - - - - -
  112В5/В14 180 110 215 130 250 160 - 28 28 28 28 - - - - - - -
110 90В5 130 - 165 - 200 - - - - - - - - - 24 24 24 24
  100В5 180 - 215 - 250 - - 28 28 28 28 28 28 28 28 28 - -
  112В5 180 - 215 - 250 - - 28 28 28 28 28 28 - - - - -
  132В5 230 - 265 - 300 - - 38 38 38 38 - - - - - - -
130 90В5 130 - 165 - 200 - - - - - - - - - - - 24 24
  100В5 180 - 215 - 250 - - - - - - - - 28 28 28 28 28
  112В5 180 - 215 - 250 - - 28 28 28 28 28 28 28 28 28 - -
  132В5 230 - 265 - 300 - - 38 38 38 38 38 38 38 - - - -

Габаритные и присоединительные размеры NMRV

Чертеж 2

Чертеж 3

NMRV A B C C1 D(H7) E(h8) F G H H1 I L1 M N O P Q R
30 80 97 54 44 14 55 32 56 65 29 55 63 40 57 30 75 44 6.5
40 100 121,5 70 60 18(19) 60 43 71 75 36,5 70 78 50 71,5 40 87 55 6,5
50 120 144 80 70 25(24) 70 49 85 85 43,5 80 92 60 84 50 100 64 8,5
63 144 174 100 85 25(28) 80 67 103 95 53 95 112 72 102 63 110 80 8,5
75 172 205 120 90 28(35) 95 72 112 115 57 112,5 120 86 119 75 140 93 11
90 206 238 140 100 35(38) 110 74 130 130 67 129,5 140 103 135 90 160 102 13
110 252,5 295 170 115 42 130 - 144 165 74 160 155 127,5 167,5 110 200 125 14
130 292,5 335 200 120 45 180 - 155 215 81 180 170 147,5 187,5 130 250 140 16
150 340 400 240 145 50 180 - 185 215 96 210 200 170 230 150 250 180 18
NMRV S T V PA PB PC PE PM PN(H8) PO PP PQ b kg
30 21 5,5 27 54,5 6 4 М6х11(n=4) 68 50 6,5(n=4) 80 70 5 1,2
40 26 6,5 35 67 7 4 M6x8(n=4) 75 60 9(n=4) 110 95 6 2,3
50 30 7 40 90 9 5 M8x10(n=4) 85 70 11(n=4) 125 110 8 3,5
63 36 8 50 82 10 6 M8x14(n=8) 150 115 11(n=4) 180 142 8 6,2
75 40 10 60 111 13 6 M8x14(n=8) 165 130 14(n=4) 200 170 8 9
90 45 11 70 111 13 6 M10x18(n=8) 175 152 14(n=4) 210 200 10 13
110 50 14 85 131 15 6 M10x18(n=8) 230 170 14(n=8) 280 260 12 35
130 60 15 100 140 15 6 M12x21(n=8) 255 180 16(n=8) 320 290 14 48
150 72,5 18 120 155 15 6 M12x21(n=8) 255 180 16(n=8) 320 290 14 84

Размеры выходного вала

NMRV - размеры выходного вала

  D B B1 Z Z1 t b t
030 14 30 32,5 102 128 М6 5 16
040 18 40 43 128 164 М6 6 20,5
050 25 50 53,5 153 199 М10 8 28
063 25 50 53,5 173 219 М10 8 28
075 28 60 63,5 192 247 М10 8 31
090 35 80 84,5 234 309 М12 10 38
110 42 80 84,5 249 324 М16 12 45
130 45 80 85 265 340 М16 14 48,5
150 50 82 87 297 374 М16 14 53,5

Монтажные позиции

Мотор редуктор NMRV можно расположить в любом положении пространства

Для удобства указаны отверстия под сапун.

 NMRV - монтажные позиции

Варианты исполнения

Мотор редукторы NMRV изначально идут без дополнительных частей, но есть возможность для удобства использования доукомплектовать червячные передачи разными дополнительными опциями:

  • Реактивная штанга

Чертеж 4Чертеж 5

  • Выходные фланцы

Чертеж 6Чертеж 7

  • Односторонний или двухсторонний выходной вал

Чертеж 10Чертеж 8Чертеж 9

Смазка

Если эксплуатация проходит в температурных условиях ниже -30°С или выше 60°С необходимо использовать специальные сальники.

Для эксплуатации при температуре ниже 0°С необходимо учитывать следующиее

1. Двигатели должны быть расчитаны на работу при указанной температуре.

2. Мощность электродвигателя должна быть соответсвующей для требуемых высоких пусковых моментов.

3. При использовании чугунных зубчатых редукторов следите за ударными нагрузками, поскольку хрупкость чугуна повыщается при -15°С

4. На ранних этапах эксплуатации может возникнуть проблема со смазкой, что связано с высоким уровнем вязкости, поэтому рекомендуется дать редуктору поработать несколько минут без нагрузки.

Смена масла осуществляется приблизительно через 10 000 часов. Этот интервал зависит от характера и условий эксплуатации редуктора. Для изделий, поставляемых без масляных пробок, смазка в замене не нуждается.

Конструктивные особенности

Изделия NMRV поставляются со следующими новшествами обработки поверхности:

Корпусы редукторов NMRV 030, 040, 050, 063, 075, 090 изготавливаются из алюминиевого сплава, литого под давлением. Литые материалы очищаются следующим образом:

  • Снятие заусенцев с помощью механической обрезной системы;
  • Аккуратная дробеструйная обработка;
  • Окраска, промывка и пассивация.

Корпусы редукторов NMRV 110, 130 и 150 изготавливаются из серого чугуна

Механические свойства

Испытания выполнены на обезжиренных белых пластинах Unichim (толщина пленки: 60 микрон) согласно следующим параметрам:

  • сцепление (ISO2409)
  • вытяжка по Эриксену (ISO152)
  • обратный удар (DIN53158)
  • на конической оправке (DIN53151)
  • твердость (ASTM D3363/74)

Термоустойчивость

  • 24 часа при 150°С

Коррозийная стойкость

  • ASTM B 117/97 соляной туман от 100 до 500 часов в зависимости от предварительной обработки

Производительность:

Нагрузочная способность в соответсвии с: ISO 14521, DIN3996, BS 721, AGMA 6034, ISO6336, DIN3990, DIN 743, ISO 281.
