Мотор-редуктор червячный, серии МЧ

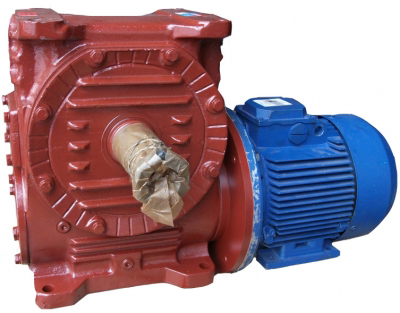

фото
Мотор-редукторы червячные одноступенчатые серии МЧ являются приводами общего назначения для применения в частях различных машин и механизмов.

Документы

Модель Передаточное число Мт, Н*м Вес, кг Р, кВт Цена
МЧ-40 8, 10, 12.5, 16, 20, 25 26—35 18 0.12—0.55 12800i в заявку
МЧ-63 8, 10, 12.5, 16, 20, 25 90—120 36 0.18—2.2 18950i в заявку
МЧ-80 8, 10, 12.5, 16, 20, 25 180—230 45 0.25—4.0 20900i в заявку
МЧ-100 31.5, 40, 50, 63, 80 360—464 95 0.55—7.5 29600i в заявку
МЧ-125 31.5, 40, 50, 63, 80 720—840 167 1.1—11.0 36500i в заявку
МЧ-160 31.5, 40, 50, 63, 80 1310—1800 205 2.2—22.0 56800i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • редукторы допускают вращение валов в обе стороны при частоте вращения входного вала не более 1500 об/мин;
  • работа длительная (до 24 часов в сутки) или с периодическими остановками;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатическое исполнение и категория размещения по ГОСТ 15150-69.

Габаритные и присоединительные размеры

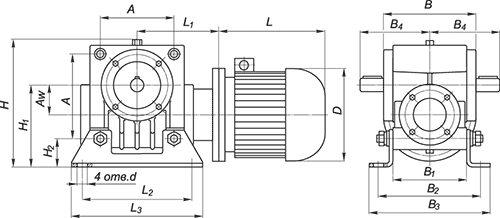

Чертеж 1

Мотор-редуктор Aw A B B1 B2 B3 B4 H H1 H2 L1 L2 L3 d L D
не более
МЧ-40 40 105 120 100 140 164 100 180 112 37 100 150 180 13 260 200
МЧ-63 63 150 145 125 165 197 120 232 145 40 135 180 220 13 350 250
МЧ-80 80 180 165 140 185 212 145 267 172 42 160 225 260 15 420 250

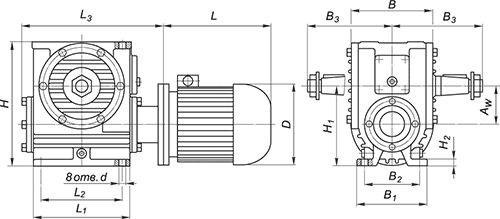

Чертеж 2

Мотор-редуктор Aw B B1 B2 B3 H H1 H2 L1 L2 L3 d L D
не более
МЧ-100 100 194 175 140 225 312 200 18 240 200 373 19 450 350
МЧ-125 125 243 230 190 230 396 236 22 275 230 437 19 540 350
МЧ-160 160 282 280 230 280 500 300 30 350 300 551 22 650 450

Размеры валов редукторов

Цилиндрические ваы МЧ-40, МЧ-63, МЧ-80

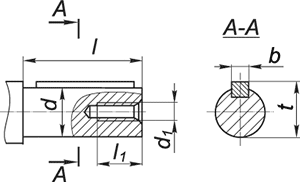

Чертеж 3

Мотор-редуктор d d1 l l1 b t
МЧ-40 18к6 М5 28 (40) 15 6 20,5
МЧ-63 28к6 М8 60 (42) 20 8 31
МЧ-80 35к6 М8 80 (58) 20 10 38

Конические и цилиндрические валы МЧ-100, МЧ-125, МЧ-160

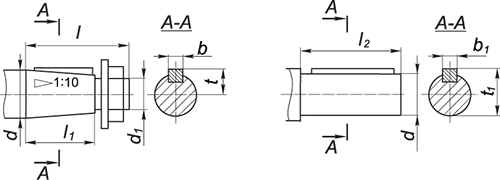

Чертеж 4

Мотор-редуктор d d1 l l1 l2 b t b1 t1
МЧ-100 45 М30х2,0 110 82 90 12 23,45 14 49
МЧ-125 55 М36х3,0 110 82 110 14 28,95 16 59
МЧ-160 70 М48х3,0 140 105 140 18 36,375 20 75

Полые валы (2 варианта)

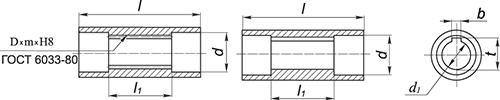

Чертеж 5

Мотор-редуктор d d1 l l1 b t D х m х H8
МЧ-40 23 18 112 72 6 20,8 22 х 1,5 х H8
МЧ-63 33 28 108 68 8 31,1 32 х 1,5 х H8
МЧ-80 41 35 116 66 10 38,3 40 х 1,5 х H8
МЧ-100 46 35 205 90 10 38,3 45 х 2,0 х Н8
МЧ-125 60 40 230 110 12 43,3 55 х 2,5 х Н8
МЧ-160 72 60 275 130 18 64,4 70 х 2,5 х Н8

Схемы сборки редукторов (вид сверху, червяк под колесом)

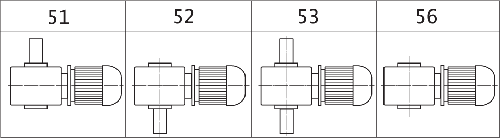

Чертеж 6

Варианты расположения червячной пары (вид сбоку)

Чертеж 7

Условное обозначение редуктора - расшифровка

Редуктор МЧ - 63 - 20 - 50 - 1,5 - 51 - 1 - Ц - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Номинальная частота вращения выходного вала, об/мин
  • Мощность электродвигателя, кВт
  • Схема сборки
  • Вариант расположения червячной пары
  • Вариант исполнения выходного вала
  • Климатическое исполнение и категория размещения
