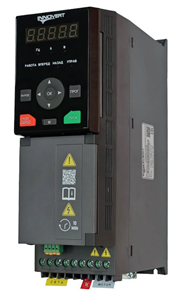

Универсальные модульные преобразователи частоты INNOVERT серии IMD_E с векторным управлением

фото

Документы

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

3D-модели в формате STEP

ВЕКТОРНЫЙ режим управления скоростью и моментом

Стабильная работа двигателя на низких скоростях с постоянным моментом с точностью от ±3%.

Простой в настройке векторного режима

Автонастройка при неподвижном и вращающемся вале электродвигателя

Увеличенный диапазон регулирования частоты

1:50 в скалярном режиме;
1:200 в векторном режиме;
1:1000 в векторном режиме с обратной связью по скорости (энкодер).

Выходная частота

От 0,01 до 300Гц.

Надежный

Встроенные защиты от коротких замыканий, перегрузок (150% в течение 1 мин, 180% - 10 с, 200% - 0.5 с), перенапряжения, обрыва фаз, перегрева IGBT, несанкционированного изменения настроек.

Универсальный

7 универсальных дискретных входов NPN/PNP для моделей в диапазоне от 0,75 до 710 кВт.

Модульный

Один модуль управления подходит к силовым модулям разной мощности от 0,75 до 710 кВт и быстро переставляется с одного преобразователя частоты на другой.

Номинальные характеристики
0,75 кВт…2,2 кВт, вход одна фаза, 220 В, 50/60 Гц, выход 3 фазы 220 В.

Тип Выходная
мощность
[кВт]		 Выходной
ток [A]		 Перегрузочная
способность
[(60 с) (A)]
IMD751U21E 0,75 3,8 5,7
IMD112U21E 1,1 4,6 6,9
IMD152U21E 1,5 5,1 7,6
IMD222U21E 2,2 9,0 13,5
IMD402U21E 4,0 17,0 25,5

Номинальные характеристики 1,5 кВт…710 кВт, три фазы, 380 В, 50/60 Гц.

Тип Выходная
мощность
[кВт]		 Выходной
ток [A]		 Перегрузочная
способность
[(60 с) (A)]
IMD152U43E 1,5 3,8 5,7
IMD222U43E 2,2 5,1 7,65
IMD402U43E 4 9,0 13,5
IMD552U43E 5,5 13,0 19,5
IMD752U43E 7,5 17,0 25,5
IMD113U43E 11 24,0 36
IMD153U43E 15 32,0 48
IMD183U43E 18,5 41,0 61,5
IMD223U43E 22 45,0 67,5
IMD303U43E 30 60,0 90
IMD373U43E 37 75,0 112,5
IMD453U43E 45 90,0 135
IMD553U43E 55 110 165
IMD753U43E 75 150 225
IMD903U43E 90 180 270
IMD114U43E 110 210 315
IMD134U43E 132 260 390
IMD164U43E 160 305 457,5
IMD184U43E 185 350 525
IMD204U43E 200 377 565,5
IMD224U43E 220 426 639
IMD254U43E 250 465 697,5
IMD284U43E 280 520 780
IMD314U43E 315 585 877,5
IMD354U43E 355 650 975
IMD404U43E 400 730 1095
IMD454U43E 450 820 1230
IMD504U43E 500 900 1350
IMD564U43E 560 1020 1530
IMD634U43E 630 1200 1800
IMD714U43E 710 1300 1950

Функции

  • Степень защиты корпуса: IP20;

  • Векторный режим управления скоростью / моментом;

  • Диапазон регулирования: 1:200 без датчика обратной связи, 1:1000 с датчиком обратной связи;

  • Стабильная работа на малых скоростях до 0,05 Гц;

  • Встроенный тормозной преобразователь до 30 кВт;

  • Встроенный DC-дроссель от 160 до 710 кВт;

  • ПИД-регулятор (контроль давления, температуры, расхода и т.д.)

  • Встроенный порт RS-485 (протокол Modbus RTU) до 115200 кбит/c;

  • Съемный обслуживаемый вентилятор охлаждения;

  • Два варианта съемной панели управления с потенциометром и без

  • PLC режим управления скоростью

  • Поддержка промышленных интерфейсов EtherCAT, Profinet;

  • Автоподхват на ходу;

  • Управление ассинхронным электродвигателем//синхронным двигателем с постоянными магнитами

  • Поддержка датчиков Pt100, Pt1000;
