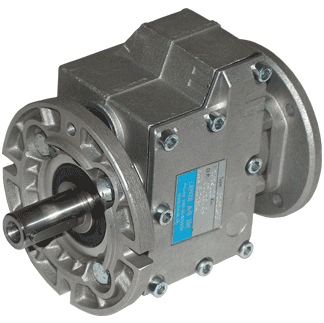

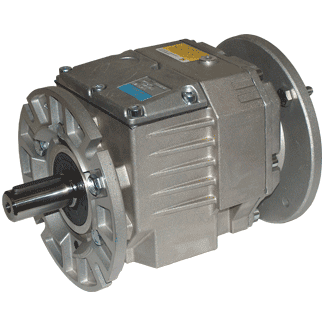

СООСНЫЕ 2-х и 3-х ступенчатые цилиндрические мотор-редукторы INNOVARI в алюминиевом корпусе

В программе поставок соосных цилиндрических редукторов 3 линии:

Стандартные соосные мотор-редукторы в алюминиевом корпусе - типоразмеры 402/3А-502/3А-602/3А - подходят для всех применений. Жесткая усиленная конструкция корпуса позволяет использовать их для тяжелых условий эксплуатации.

Компактные соосные мотор-редукторы в алюминиевом корпусе - типоразмеры 202/3А-302/3А-452/3А. Эта линия была специально разработана для применений, где длина привода имеет критическое значение. Эти редукторы имеют укороченное расстояние между подшипниками, поэтому их не рекомендуется применять для высоких радиальных усилий и  переменных ударных нагрузок.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.

Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:

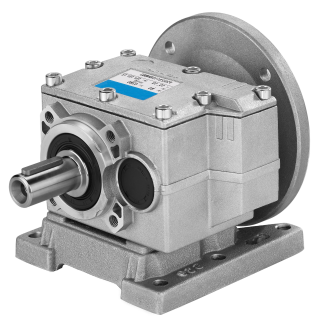

Модульные базы редукторов комплектуются  входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.

Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN,
DAVID BROWN, FLENDER, SUMITOMO, PUJOL.

Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации.
Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются с маслом, залитым в объёме, позволяющем монтировать редуктор в любом монтажном приложении, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.

Отличительные особенности соосных мотор-редукторов INNOVARI:

- Типоразмеры 202A-452A (корпус алюминиевый), 402/3А (412/13А) - 602/3А (612/13А) (корпус алюминиевый)
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA

Нестандартные исполнения:

1. Взрывозащищенное по стандартам ATEX 2, ATEX 3
2. Специализированное масло для пищевой промышленности
3. Нестандартные размеры выходного вала и лап

Применения:

- насосы,
- конвейеры
- мешалки
- пищевая промышленность
- тяжелые условия применений

Характеристики:

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
202А	70	0,18...0,55	14, 16, 20, 24, 25	3,44…61,89
302А	120	0,25…1,5	14, 16, 19, 20, 24, 25, 28	3,44…61,89
402 (412А)	160	0,37…3,0	14, 16, 19, 20, 24, 25	3,52…61,88
403А (413А)	160	0,12…0,37	14, 16, 19, 20, 24, 25	38,40…216,30
452А	300	0,75…4,0	24, 25, 28, 30, 35	3,61…60,90
502A (512А)	350	0,75…5,5	24, 25, 28, 30, 35	3,61…60,90
503А (513А)	350	0,18…1,1	24, 25, 28, 30, 35	39,79…480,16
602А (612А)	520	1,1…7,5	28, 30, 35, 38, 40	3,61…60,90
603А (613А)	520	0,18…1,5	28, 30, 35, 38, 40	39,79…363,63
