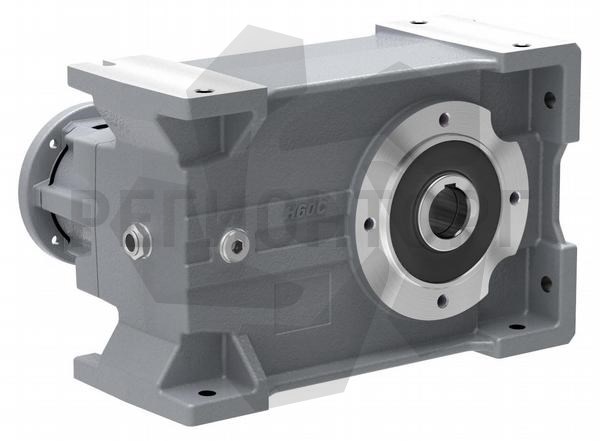

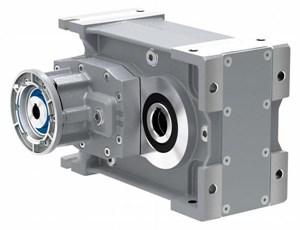

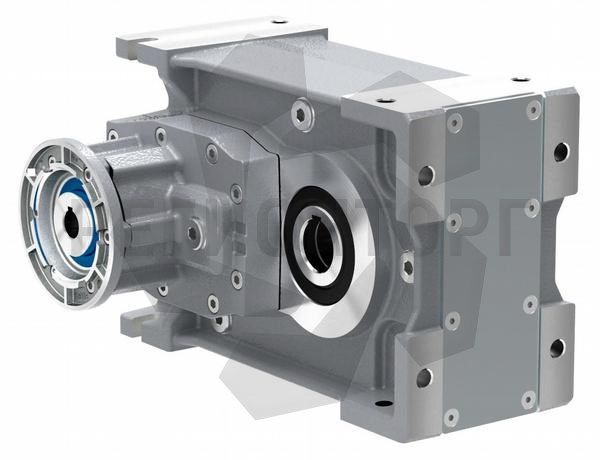

Цилиндрические редукторы с параллельными валами INNOVARI

фото
  • миниатюра
  • миниатюра

Документы

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Цилиндрические редукторы с параллельными валами INNOVARI (Италия) построены по модульному принципу.

Модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью отверстий в корпусе.

Увеличенный диаметр цилиндрического колеса на выходном валу позволяет передавать большой момент нагрузки. Чугунный литой корпус и увеличенные подшипники выходного вала позволяют выдерживать значительные радиальные нагрузки.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и увеличения ресурса работы шестерен.

Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. Редукторы поставляются с маслом, залитом в объёме, позволяющем эксплуатировать редуктор в любом монтажном приложении.

Отличительные особенности насадных мотор-редукторов INNOVARI:

  • Типоразмеры H6, H7, H8 - из чугуна
  • Входные и выходные валы изготовлены из стали 39 NiCrMo3
  • Используются высококачественные подшипники KOYO, NSK, KBC
  • Используются высококачественные сальники Freudenberg, NOK
  • Используются графитовые, а не бумажные прокладки

Специальные исполнения:

  • с низкотемпературным маслом для работы при температуре окружающей среды от -40С
  • радиальные выходные подшипники выдерживают повышенные радиальные нагрузки со стороны приводного вала механизма

Применения:

  • деревообработка,
  • транспортеры,
  • грузоподъёмные механизмы,
  • и другие.

Характеристики насадных цилиндрических редукторов INNOVARI (Италия):

Типоразмер редуктора Передаваемый момент (Нм) Мощность двигателей (кВт) Диаметр выходного вала Вес, кг Передаточные числа Габаритные размеры чертеж
1 ступень H61C 380 7,5-9 35 (40) 40 2.76 - 6,79 PDF
H62C 675 1,1-7,5 35 (40) 34 6,57 - 71,25 PDF
H63C 675 0,18-1,5 35 (40) 35,5 61,89 - 561,76 PDF
2 ступени H71C 670 9 40 (55) 51 6,17 - 8,21 PDF
H72C 900 1,1-9 40 (45) 46 8,02 - 86,25 PDF
H73C 900 0,18-1,5 40 (45) 43,5 75,50 - 680,03 PDF
3 ступени H81C 1175 22 50 (55) 89 2,65 - 6,64 PDF
H82C 2100 5,5-22 50 (55) 86 5,98 - 50,60 PDF
H83C 2100 1,1-7,5 50 (55) 81 48,55 - 300,17 PDF
