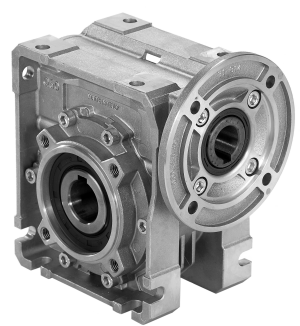

Червячные редукторы в квадратном корпусе

Червячные мотор-редукторы INNOVARI (Италия) построены по модульному принципу:
- на складе отдельно хранятся базовые модули, входные фланцы под двигатели, крепежные лапы, боковые фланцы, входные и выходные твердотельные валы, реактивные штанги.

Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. Редукторы типоразмеров 030-085  поставляются с маслом, залитом в объёме, позволяющем монтировать редуктор в любом монтажном положении, при заказе типоразмера 110 необходимо указывать монтажную позицию.

Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, и выходных фланцев. Это обеспечивает взаимозаменяемость по размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE, NORD.

Отличительные особенностиквадратных червячных мотор-редукторов INNOVARI:

• Типоразмеры Q30-Q85 корпус из алюминия, типоразмер Q11-Q15 - из чугуна
• Выходные валы изготовлены из стали С40, входные валы - из стали 39 NiCrMo3
• Используются высококачественные подшипники KOYO, NSK, KBC
• Используются высококачественные сальники Freudenberg, NOK
• Используются графитовые, а не бумажные прокладки
• Уровень шума 60/65 dBA
• Возможна скрутка из двух червячных редукторов с передаточным числом до 4080

Нестандартные исполнения:

• Взрывозащищенное по стандартам ATEX 2, ATEX 3
• С пониженным люфтом для точных перемещений (сервоприводы)
• Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
• Мотор-редуктор полностью из нержавеющей стали для химической,   рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
• Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.

Описание:

• Муфта для редукторов габаритных размеров: 030-085
• Диаметры внутренних отверстий муфт соответствуют диаметрам валов электродвигателей габ. 56-100/112
• Материал муфты: Алюминий, Полиамид PA66-GF50

Преимущества(перед редукторами в стандартном исполнении с входным валом со шпонпазом):

• Простота сборки мотор-редуктора - не надо запрессовывать сальник в моторный фланец.
• При необходимости легко заменить входной фланец (графитовая прокладка не нужна, сальник во фланце не нужен).
• Муфта не "прикипает" к стальным валам редуктора или электродвигателя в процессе эксплуатации даже в условиях коррозионных сред, что гарантирует разборку мотор-редуктора.
• Корпус редуктора полностью герметичен, поэтому возможна транспортировка и хранение без моторного фланца.

	Q30 (M30)	Q45 (M45)		Q50 (M50)		Q63		Q75 Q85
Вид муфты
Диаметр внутреннего отверстия, мм	9 11	9 11	14	9 11 14	19	11 14 19	24	14 19	24 28
Материал муфт	Полимер*				Алюминий	Полимер*	Алюминий	Полимер*	Алюминий

* Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:

• материал устойчив к высоким нагрузкам,
• имеет повышенную прочность на сжатие,
• обладает лучшей стабильностью размеров по сравнению с другими полиамидами,
• увеличенный температурный диапазон (+120°С).

Применения:

• конвейеры,
• транспортеры,
• мешалки,
• пищевая, упаковочная промышленность
• лебедки, приводы ворот

Характеристики:



Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
Q30 (M30)	21	0,09...0,18	14	5…100
Q45 (M45)	41	0,09...0,37	18, 19, 20	7…102
Q50 (M50)	72	0,12...0,75	24, 25	7…100
Q63	147	0,37...1,8	25, 28	7…94
Q75	270	0,55...4	28, 30	7…100
Q85	347	0,55...4,0	35	7…96
Q11	651	1,1...7,5	42	7…99
Q13 (M13)	1050	1,5…7,5	45	7,5…100
Q15 (M15)	1550	2,2…15	50	7,5…100
