Редукторы червячные одноступенчатые универсальные, Тип 2Ч

фото
Редукторы червячные одноступенчатые серии 2Ч являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Документы

Модель Передаточное число Мт, Н*м Масса, кг Цена
2Ч40 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 26-36 6.3 8360i в заявку
2Ч63 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 83-130 12.6 12400i в заявку
2Ч80 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 170-260 18.5 15900i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону без предпочтительности;
  • частота вращения входного вала не более 1800 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

Чертеж 1

Схемы сборки редукторов

Чертеж 2

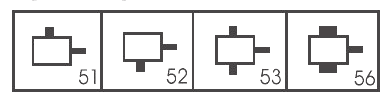

Варианты расположения червячной пары

Чертеж 3

Размеры валов редукторов

Конический входной вал

Чертеж 4

Цилиндрический выходной вал

Чертеж 5

Полый выходной вал со шпоночным пазом

Чертеж 6

Полый выходной шлицевой вал

Чертеж 7

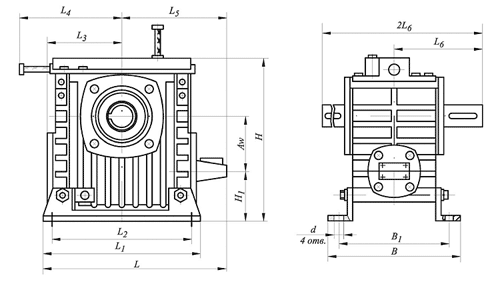

Габаритные и присоединительные размеры редукторов 2Ч

Типоразмер редуктора Aw L L1 L2 L3 L4 L5 L6 В B1 H
мм
2Ч-40 40 190 180 150 40 90 100 90 164 140 180
2Ч-63 63 245 220 180 60 115 135 100 196 165 225
2Ч-80 80 290 260 225 80 132 160 125 212 185 267



Типоразмер редуктора H1 d d1 d2 l l1 b b1 t t1
мм
2Ч-40 72 13 18 16 28 28 6 3 20.5 8.5
2Ч-63 82 13 28 22 42 36 8 4 31 11.6
2Ч-80 92 15 35 25 58 42 10 5 38 13.45

Условное обозначение редуктора - расшифровка

Редуктор 2Ч - 80 - 40 - 51 - 1 - 2 - Ц - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Схема сборки
  • Вариант расположения червячной пары
  • Вариант крепления
  • Исполнение конца тихоходного вала
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание. Исполнение конца тихоходного вала может быть:

  • цилиндрическим - Ц (стандартное исполнение), полым - П, коническим - К (согласовывается дополнительно)
