Редукторы червячные одноступенчатые универсальные, Тип 5Ч

фото
Редукторы червячные одноступенчатые серии 5Ч являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Документы

Модель Передаточное число Мт, Н*м Масса, кг Цена
5Ч-80 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 240…360 30 18703i в заявку
5Ч-100 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 420…577 43 25500i в заявку
5Ч-125 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 750…1150 73 35500i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону без предпочтительности;
  • частота вращения входного вала не более 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т для категорий размещения 1—3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

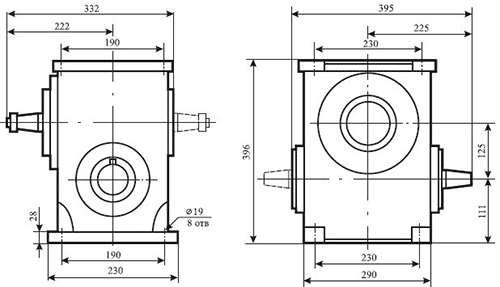

Габаритные и присоединительные размеры

Чертеж 1

Схемы сборки редукторов

Чертеж 2

Варианты расположения червячной пары

Чертеж 3

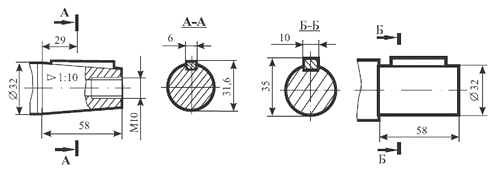

Размеры входных валов редукторов

Конический (исполнение К)                    Цилиндрический(исполнение Ц)

Чертеж 4

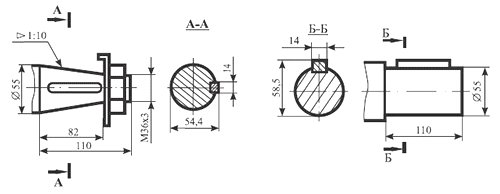

Размеры выходных валов редукторов

Конический (исполнение К1)                   Цилиндрический (исполнение Ц)

Чертеж 5

Шлицевой вал (для варианта сборки 56)

Чертеж 6

Условное обозначение редуктора - расшифровка

Редуктор 5Ч - 125 - 20 - 51 - 1 - 1 - К - Ц - 1 - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Схема сборки
  • Вариант крепления
  • Вариант расположения червячной пары
  • Исполнение конца выходного вала
  • Исполнение конца входного вала
  • Категория точности передачи
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69
