Двухступенчатые универсальные, тип 1Ч2

фото
Редукторы червячные одноступенчатые серии 1Ч2 являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Модель Диапазон передаточных отношений Мт, Н*м Масса, кг Цена
1Ч2-63/40 100…4000 150…180 25 — в заявку
1Ч2-160/80 100…4000 1800…2610 150 — в заявку
1Ч2-160/100 100…4000 2250...3600 195 — в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону без предпочтительности;
  • частота вращения входного вала не более 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т для категорий размещения 1—3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

Габаритные и присоединительные размеры

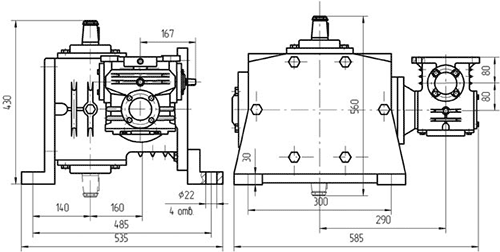

Редуктор 1Ч2 160/80

Чертеж 1.1Чертеж 1.2

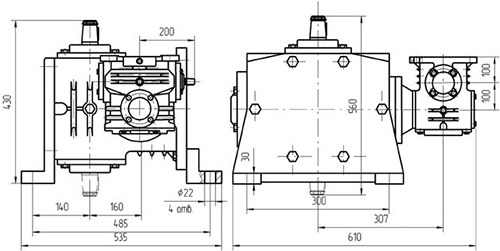

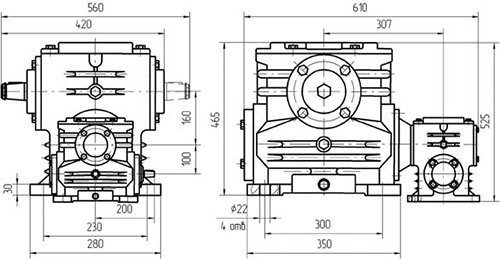

Редуктор 1Ч2 160/100

Чертеж 1.3Чертеж 1.4

Схемы сборки редукторов

Чертеж 2

Варианты расположения червячной пары

Быстроходная ступень

Чертеж 3

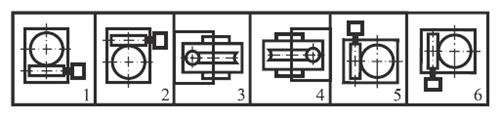

Тихоходная ступень

Чертеж 4

Размеры концов валов редукторов

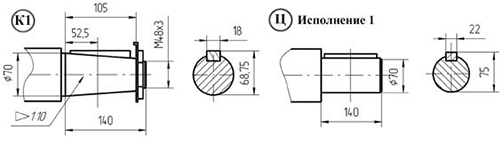

Тихоходный вал 1Ч2 160/80 и 1Ч2 160/100 (исполнение К1 и Ц)

Чертеж 5

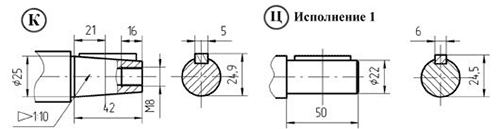

Быстроходный вал 1Ч2 160/80 (исполнение К и Ц)

Чертеж 6.1

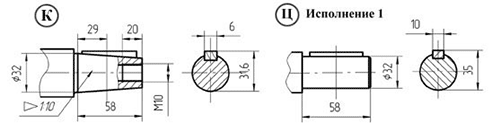

Быстроходный вал 1Ч2 160/100 (исполнение К и Ц)

Чертеж 6.2

Условное обозначение редуктора - расшифровка

Редуктор 1Ч2 - 160 - 80 - 51 - 4 - 3 - 1 - К - Ц - 1 - У2

  • Тип редуктора
  • Межосевое расстояние тихоходной ступени, мм
  • Передаточное число
  • Схема сборки
  • Вариант крепления
  • Вариант расположения червячной пары тихоходной ступени
  • Вариант расположения червячной пары быстроходной ступени
  • Исполнение конца входного вала
  • Исполнение конца выходного вала
  • Категория точности передачи
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Размеры конца выходного вала редукторов 1Ч2 соответствуют размерам конца выходного вала редукторов 1Ч, исполнения К1 и Ц.
