Мотор-редукторы червячные, серии 5МЧ

фото
Мотор-редукторы червячные одноступенчатые серии 5МЧ являются приводами общего назначения для применения в частях различных машин и механизмов.
Модель Передаточное число Мт, Н*м Р, кВт Масса, кг Цена
5МЧ-80 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80, 100, 110 190-360 0.7-6.0 30 — в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • редукторы допускают вращение валов в обе стороны при частоте вращения входного вала не более 1500 об/мин;
  • работа длительная (до 24 часов в сутки) или с периодическими остановками;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатическое исполнение и категория размещения по ГОСТ 15150—69.

Габаритные и присоединительные размеры

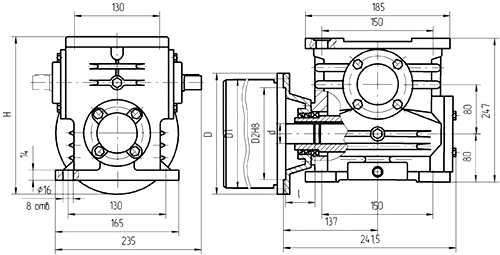

Чертеж 1

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1

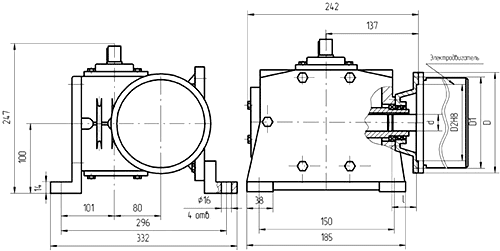

Чертеж 2

Вариант сборки 51(52,53,56), вариант крепления 3(4), вариант расположения червячной пары 4(3)

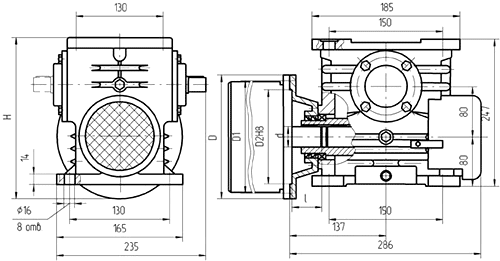

Чертеж 3

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1 исполнение с вентилятором

Эл. двигатель / размер d l D D2, H8 D1 H
Для АИР-71 1500 об/мин 19 40 200 130 165 267
Для АИР-80 1500 об/мин 22 50 200 130 165 267
Для АИР-90 1500 об/мин 24 50 250 180 215 292

Размеры валов редукторов

Тихоходный вал цилиндический

Чертеж 4

Схемы сборки редукторов (вид сверху)

Чертеж 5

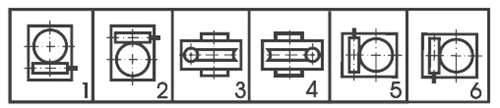

Варианты расположения червячной пары

Чертеж 6

Условное обозначение редуктора - расшифровка

Редуктор 5МЧ - 80 - 20 - 52 - 2 - 1 - К - 1 - 380 - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Схема сборки
  • Вариант крепления
  • Вариант расположения червячной пары
  • Вариант исполнения выходного вала
  • Категория точности передачи
  • Напряжение сети переменого тока
  • Климатическое исполнение и категория размещения
