Мотор-редуктор NMRV090

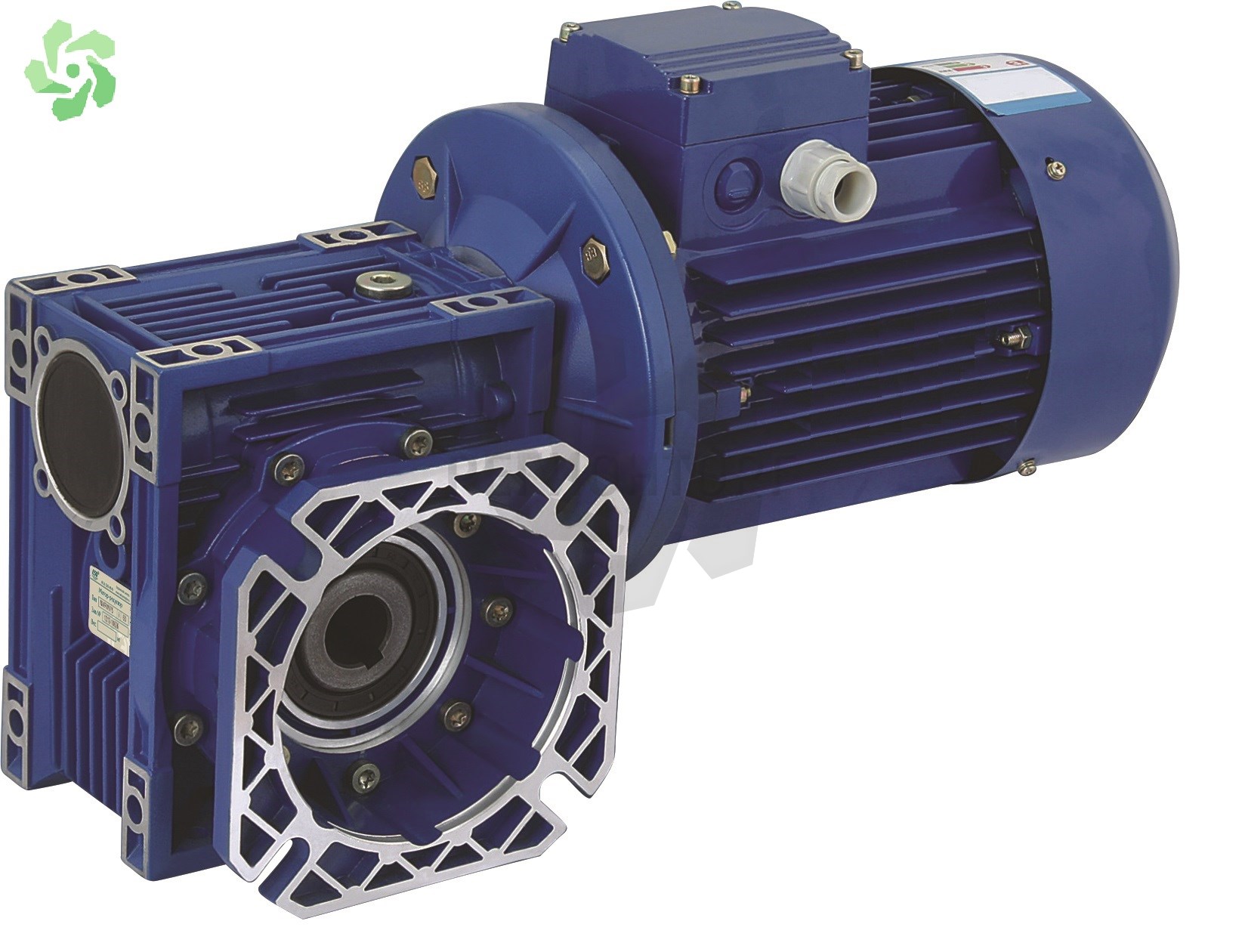

фото
Одноступенчатые червячные мотор-редукторы серии NMRV090 являются проверенными, одними из самых надежных, качественными товарами и что не мало важно по сравнительно небольшой цене. Благодаря единообразным габаритно-присоединительным размерам могут использоваться в качестве замены вышедших из строя мотор-редукторов других фирм (SITI, STM, Varvel)

Документы

Модель Значения передаточных отношений Мощности электродвигателей, кВт Вес, кг Цена
NMRV090 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 0.75, 1.1, 1.5, 2.2, 3, 4 13 11850i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Пример условного обозначения в заказе

NMRV- 090 - 30 - 47 -B3 - 1,1-SS1

  • NMRV - червячный мотор-редуктор
  • 090 - типоразмер мотор-редуктора
  • 30 - передаточное отношение
  • 47 - частота вращения выходного вала мотор-редуктора, [об/мин]
  • B3 - вариант исполнения/способ монтажа мотор-редуктора
  • 1,1 - мощность электродвигателя, [кВт]
  • SS1 - вариант исполнения выходного вала(SS1, SS2, DS)

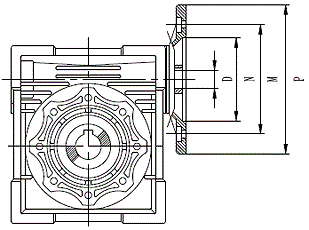

Присоединительные размеры входного фланца

Размер входного фланца на NMRV



NMRV

Двигатели

IEC

 N M P 5 7,5 10 15 20 25 30 40 50 60 80 100
В5 В14 В5 В14 В5 В14 D
090 80В5/В14 130 80 165 100 200 120 - - - - - - - - 19 19 19 19
  90В5/В14 130 95 165 115 200 140 - - - - - 24 24 24 24 24 - -
  100В5/В14 180 110 215 130 250 160 - 28 28 28 28 28 28 - - - - -
  112В5/В14 180 110 215 130 250 160 - 28 28 28 28 - - - - - - -

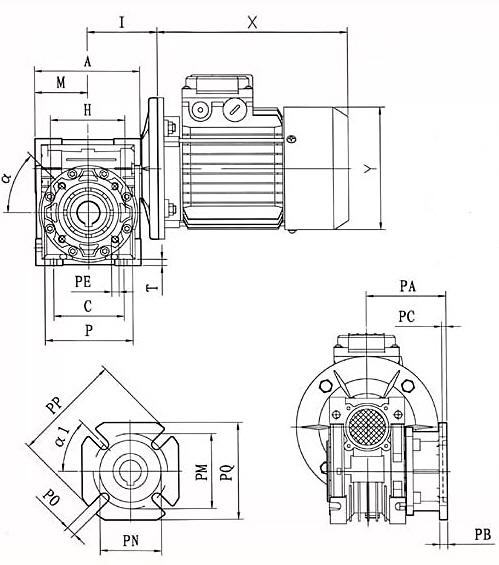

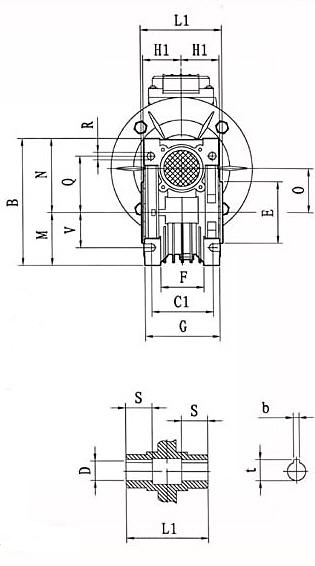

Габаритные и присоединительные размеры NMRV

Чертеж 2

Чертеж 3

NMRV A B C C1 D(H7) E(h8) F G H H1 I L1 M N O P Q R
90 206 238 140 100 35(38) 110 74 130 130 67 129,5 140 103 135 90 160 102 13
NMRV S T V PA PB PC PE PM PN(H8) PO PP PQ b kg
90 45 11 70 111 13 6 M10x18(n=8) 175 152 14(n=4) 210 200 10 13

Размеры выходного вала

NMRV - размеры выходного вала

 NMRV D B B1 Z Z1 t b t
090 35 80 84,5 234 309 М12 10 38

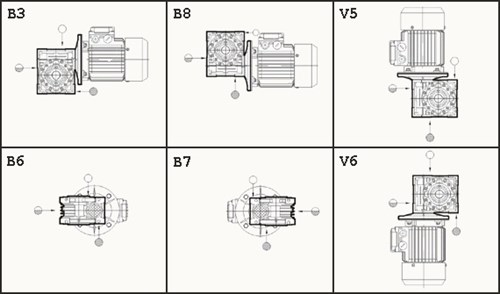

Монтажные позиции

Мотор-редуктор NMRV090 можно расположить в любом положении пространства

для удобства указаны отверстия под сапун.

 NMRV - монтажные позиции

Варианты исполнения

Мотор-редукторы NMRV090 изначально идут без дополнительных частей, но есть возможность для удобства использования доукомплектовать червячные передачи разными дополнительными опциями:

  • Реактивная штанга

Чертеж 4Чертеж 5

  • Выходные фланцы

Чертеж 6Чертеж 7

  • Односторонний или двухсторонний выходной вал

Чертеж 10Чертеж 8Чертеж 9

Смазка

Если эксплуатация проходит в температурных условиях ниже -30°С или выше 60°С необходимо использовать специальные сальники.

Для эксплуатации при температуре ниже 0°С необходимо учитывать следующиее

1. Двигатели должны быть расчитаны на работу при указанной температуре.

2. Мощность электродвигателя должна быть соответсвующей для требуемых высоких пусковых моментов.

3. При использовании чугунных зубчатых редукторов следите за ударными нагрузками, поскольку хрупкость чугуна повыщается при -15°С

4. На ранних этапах эксплуатации может возникнуть проблема со смазкой, что связано с высоким уровнем вязкости, поэтому рекомендуется дать редуктору поработать несколько минут без нагрузки.

Смена масла осуществляется приблизительно через 10 000 часов. Этот интервал зависит от характера и условий эксплуатации редуктора. Для изделий, поставляемых без масляных пробок, смазка в замене не нуждается.

Конструктивные особенности

Изделия NMRV090 поставляются со следующими новшествами обработки поверхности:

Корпусы редукторов из алюминиевого сплава, литого под давлением. Литые материалы очищаются следующим образом:

  • Снятие заусенцев с помощью механической обрезной системы
  • Аккуратная дробеструйная обработка
  • ОкраскаСПромывка и пассивация

Корпусы редуктора всегда из серого чугуна

Механические свойства

Испытания выполнены на обезжиренных белых пластинах Unichim (толщина поенки: 60 микрон) согласно следующим параметрам:

  • сцепление (ISO2409)
  • вытяжка по Эриксену (ISO152)
  • обратный удар (DIN53158)
  • на конической оправке (DIN53151)
  • твердость (ASTM D3363/74)

Термоустойчивость

  • 24 часа при 150°С

Коррозийная стойкость

  • ASTM B 117/97 соляной туман от 100 до 500 часов в зависимости от предварительной обработки

Производительность:

Нагрузочная способность в соответсвии с: ISO 14521, DIN3996, BS 721, AGMA 6034, ISO6336, DIN3990, DIN 743, ISO 281.
