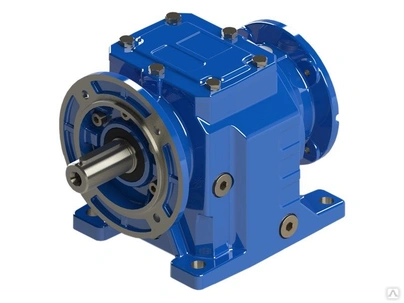

Цилиндрические соосные редукторы INNOVARI в чугунном корпусе

фото
Цилиндрические соосные редукторы INNOVARI в чугунном корпусе - подходят для всех применений. Прецизионная обработка зубчатых колес осуществляется на станках с ЧПУ. Поверхность шестерен первых ступеней редукторов хонингуется. Хонингование позволяет уменьшить шероховатость поверхности, удалить забоины и заусенцы, снизить уровень шума при работе и повысить долговечность зубчатой передачи. Благодаря этому ресурс редуктора в целом также увеличивается. Цилиндрические соосные редукторы INNOVARI в чугунном корпусе - подходят для всех применений. Прецизионная обработка зубчатых колес осуществляется на станках с ЧПУ. Поверхность шестерен первых ступеней редукторов хонингуется. Хонингование позволяет уменьшить шероховатость поверхности, удалить забоины и заусенцы, снизить уровень шума при работе и повысить долговечность зубчатой передачи. Благодаря этому ресурс редуктора в целом также увеличивается.

Документы

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

На складе отдельно хранятся базовые модули и наборы комплектующих, что позволяет скрутить вариант редуктора, необходимый клиенту.

В стандартной комплектации в редукторах залито минеральное масло. Опционально доступно и синтетическое масло стандартное и низкотемпературное (от -40 C). Синтетическое масло, в отличие от минерального, не требует замены.

  • Корпус из чугуна.

  • Входные и выходные валы изготовлены из стали.

  • В редукторе на входных и выходных валах установлены закрытые подшипники, поэтому ситуация, когда они работают «на сухую», невозможна в любом пространственном положении редуктора.

  • На входном валу редуктора двойные армированные сальники, защищающие от утечки масла, когда электродвигатель расположен под редуктором в вертикальной плоскости.

  • Все плоскости стыков корпуса и крышек обработаны специальным герметиком, что исключает утечку масла.

  • Уровень шума 60/65 dBA.

Применения цилиндрического чугунного редуктора INNOVARI:

  • насосы,
  • конвейеры,
  • мешалки,
  • тяжелые условия применений.

Характеристики:

Типоразмер редуктора Передаваемый момент (Нм) Мощность присоединяемых двигателей (кВт) Диаметр выходного вала (мм) Передаточные числа Габаритные размеры чертеж
A F 252 200 0,25…4 25 4,80…47,93
A F 253 200 0,12…1,5 25 53,41…245,76
A F 301 55 0,25…1,5 19 1,47…8,88
A F 302 280 0,25…4 30 5,58…55,03
A F 303 300 0,12…1,5 30 61,63…282,17
A F 351 100 0,25…4 24 1,3…8,5
A F 352 490 0,25…4 35 5,86…56,95
A F 353 500 0,12..1,5 35 58,68…268
A F 401 170 0,55…4 28 1,31…8,25
A F 402 850 0,75…9 40 5,25…45,38
A F 403 850 0,25…4 40 49,64…267,75
A F 501 350 0,55…9 38 1,32…8,56
A F 502 1600 0,55…15 50 5,5…48,77
A F 503 1800 0,55…9 50 56,21…222,59
A F 601 650 2,2…22 48 1,27…8,3
A F 602 3300 2,2…22 60 5,16…50,91
A F 603 3600 1,1…15 60 55,75…242,67
A F 701 1000 5,5…30 55 1,26…7,8
A F 702 5000 5,5…30 70 5,38…44,67
A F 703 5000 3…30 70 45,67…260,15
A F 902 8000 11…45 90 5,16…42,47
A F 903 8000 7,5…30 90 48,5…205,73
