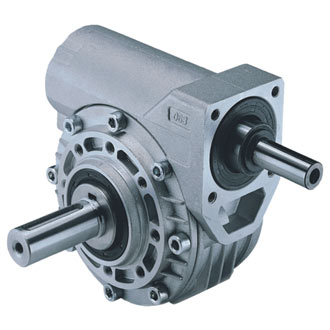

Червячные редукторы в круглом корпусе

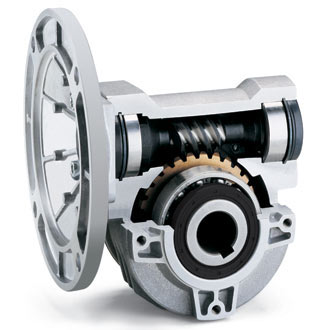

Червячные мотор-редукторы INNOVARI (Италия) построены по модульному принципу:
- на складе отдельно хранятся базовые модули, входные фланцы под двигатели, крепежные лапы, боковые фланцы, входные и выходные твердотельные валы, реактивные штанги.

Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы типоразмеров 030-085 поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмера 110 необходимо указывать монтажную позицию.

Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, и выходных фланцев. Это обеспечивает взаимозаменяемость по размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE, NORD.

Отличительные особенности червячных мотор-редукторов INNOVARI:

• Типоразмеры 030-085 корпус из алюминия, типоразмер 100 - из чугуна
• Выходные валы изготовлены из стали С40, входные валы - из стали 39 NiCrMo3
• Используются высококачественные подшипники KOYO, NSK, KBC
• Используются высококачественные сальники Freudenberg, NOK
• Используются графитовые, а не бумажные прокладки
• Уровень шума 60/65 dBA
• Возможна скрутка из двух червячных редукторов с передаточным числом до 4080
• Нестандартные исполнения: -Взрывозащищенное по стандартам ATEX 2, ATEX 3
• С пониженным люфтом для точных перемещений (сервоприводы)
• Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
• Мотор-редукторполностью из нержавеющей стали для химической,  рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
• Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.

Описание:

• Муфта для редукторов габаритных размеров: 030-085
• Диаметры внутренних отверстий муфт соответствуют диаметрам валов электродвигателей габ. 56-100/112
• Материал муфты: Алюминий, Полиамид PA66-GF50

Преимущества (перед редукторами в стандартном исполнении в входным валом со шпонпазом):

• Простота сборки мотор-редуктора - не надо запрессовывать сальник в моторный фланец.
• При необходимости легко заменить входной фланец (графитовая прокладка не нужна, сальник во фланце не нужен).
• Муфта не "прикипает" к стальным валам редуктора или электродвигателя в процессе эксплуатации даже в условиях коррозионных сред, что гарантирует разборку мотор-редуктора.
• Корпус редуктора полностью герметичен, поэтому возможна транспортировка и хранение без моторного фланца.

	030	045		050		063 63A		085
Вид муфты
Диаметр внутреннего отверстия, мм	9 11	9 11	14	9 11 14	19	11 14 19	24	14 19	24 28
Материал муфт	Полимер*				Алюминий	Полимер*	Алюминий	Полимер*	Алюминий

* Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:

• материал устойчив к высоким нагрузкам,
• имеет повышенную прочность на сжатие,
• обладает лучшей стабильностью размеров по сравнению с другими полиамидами,
• увеличенный температурный диапазон (+120°С).

Применения:

• конвейеры,
• транспортеры,
• мешалки,
• пищевая, упаковочная промышленность
• лебедки, приводы ворот

Червячные редукторы

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
030	21	0,09...0,18	14	5…100
045	41	0,09...0,37	18, 19, 20	7…102
050	72	0,12...0,75	24, 25	7…100
063	147	0,37...1,8	25	7…94
63A	191	0,37...1,8	28, 30	7…94
085	347	0,55...4,0	35, 38	7…96
110	651	1,1...7,5	42, 45	7…99
