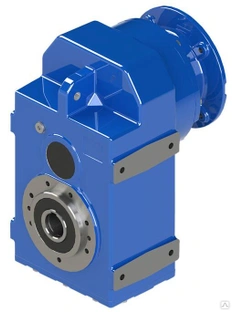

Насадные цилиндрические редукторы INNOVARI в чугунном корпусе

фото

Документы

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Насадные цилиндрические редукторы INNOVARI построены по модульному принципу:

- на складе в Москве отдельно хранятся базовые модули и комплектующие (моторные фланцы, выходные твердотельные валы и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Редуктор можно также монтировать с помощью сайлент-блоков, используя отверстия в корпусе

Прецизионная обработка зубчатых колес осуществляется на станках ЧПУ. Поверхность шестерни первых ступеней редукторов хонингуется. Хонингование позволяет уменьшить шероховатость поверхности, удалить забоины и заусенцы, снизить уровень шума при работе и повысить долговечность зубчатой передачи. Благодаря этому ресурс редуктора в целом так же увеличивается.

Увеличенный диаметр цилиндрического колеса на выходном валу позволяет передавать большой момент нагрузки. Чугунный литой корпус и увеличенные подшипники выходного вала позволяют выдерживать значительные радиальные нагрузки.

В стандартной комплектации в редукторах залито минеральное масло. Опционально доступно и синтетическое масло стандартное и низкотемпературное (от -40 С). Синтетическое масло в отличие от минерального не требует замены.

Отличительные особенности насадных редукторов INNOVARI:

  • Цельный чугунный корпус.
  • Чугунная крышка редуктора совмещена с входным фланцем (единое целое).
  • На входном и выходном валу всех габаритов двойные сальники.
  • Входные и выходные валы изготовлены из стали.
  • Соединение крышки редуктора с корпусом. Между крышкой редуктора и корпуса специальный маслостойкий герметик.

Применения:

  • деревообработка,
  • транспортеры,
  • грузоподъёмные механизмы,
  • и другие.

Характеристики:

Типоразмер редуктора Передаваемый момент (Нм) Мощность присоединяемых двигателей (кВт) Диаметр выходного вала (мм) Передаточные числа Габаритные размеры чертеж
D M 302 350 0,25…4 30 8,81…73,89
D M 303 350 0,12…1,5 30 73,96…314,13
D M 352 600 0,25…4 35 8,19…68,49
D M 353 600 0,12…1,5 35 81,25…267,38
D M 402 1000 0,55…9 40 7,17…61,05
D M 403 1000 0,25…4 40 67,77…360,25
D M 502 1600 0,55…15 50 7,88…66,83
D M 503 1600 0,25…4 50 74,45…394,32
D M 602 3000 0,55…30 60 8,66…66,88
D M 603 3000 0,55…9 60 70,67…343,64
