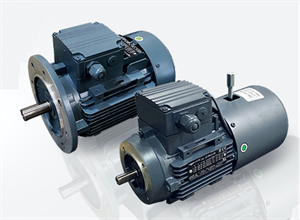

Электродвигатели асинхронные трёхфазные INNOVARI класс IE2

фото

Документы

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Преимущества электродвигателей
INNOVARI серии EL, EC, EG

Преимущества Электродвигателей

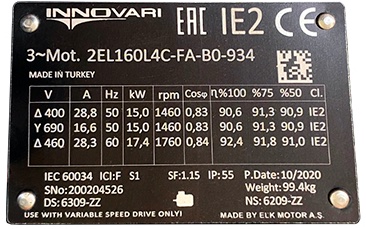

Класс энергоэффективности IE2 (со склада):

•  Высокий КПД

•  Уменьшенный нагрев

Сервис-фактор 1,15:

•  Увеличенный срок службы

•  Запас по мощности 10-15%





Описание

  • Алюминиевый корпус для типоразмеров 63-160, чугунный корпус для типоразмеров 180-315
  • Напряжение питания 230/400В (схема подключения треугольник «∆» / звезда «Y»), 400/690В, частота 50/60 Гц
  • Скорость вращения: 900 об./мин., 1400 об./мин., 2800 об./мин.
  • Класс изоляции F (155 °С)
  • Режим работы S1 (продолжительный)
  • Степень защиты IP55 (пыле- влагозащищенный)
  • Температурный диапазон окружающей среды: -40°С...+40°С
  • Монтажное исполнение (со склада) В5, В14, возможна поставка в комплекте с лапами
  • Встроенный термистор PTC в габаритах 160 и выше

Описание

Подшипниковые ЩитыПодшипниковые щиты (как и сам корпус) выполнены симметрично для всех типоразмеров, что делает их взаимозаменяемыми. Клеммная коробка может быть расположена ближе к выходному валу или к кожуху крыльчатки, при этом размер C сохраняется.

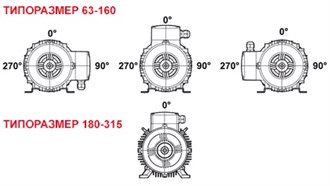

Типоразмер ELC

У электродвигателей типоразмеров 63-160 отверстия на корпусе для крепления лап расположены с трех сторон. Это позволяет осуществлять монтаж электродвигателя таким образом, чтобы клеммная коробка находилась с удобной стороны. По умолчанию клеммная коробка находится сверху. Электродвигатели типоразмеров 180-315 имеют фиксированную конструкцию лап.

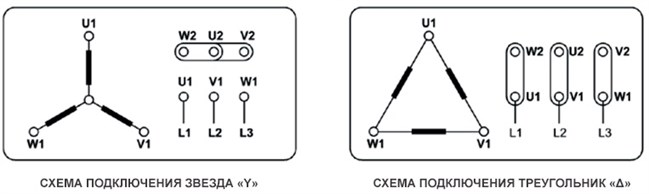

Схема подключения

Электродвигатели должны быть подключены по схеме звезда «Y» или треугольник «∆» в соответствии с номинальным напряжением, указанным на их заводской табличке, и напряжением сети, к которой они будут подключены. При подключении к трехфазной сети 400В электродвигатели с напряжением питания 230/400В должны быть подключены по схеме звезда «Y», а электродвигатели с напряжением питания 400/690В - по схеме треугольник «∆».

Схема Подключения 1



Кодообразование:

Размеры:

Характеристики:
