Преобразователи частот INNOVERT серии ISD mini PLUS

• удалённая настройка преобразователей INNOVERT
• копирование настроек

Номинальные характеристики частотного преобразователя INNOVERT мощностью 0.09 кВт…3.7 кВт.

Одна фаза, 220 В, 50/60 Гц, выход 3 фазы 220 В.

Тип	Выходная мощность [кВт]	Выходной ток [A]	Перегрузочная способность [(60 с) (A)]
ISD091M21E	0,09	0,7	1,05
ISD121M21E	0,12	0,8	1,2
ISD181M21E	0,18	1,0	1,5
ISD251M21E	0,25	1,5	2,25
ISD401M21E	0,4	2,5	3,75
ISD551M21E	0,55	3,5	5,25
ISD751M21E	0,75	5	7,5
ISD112M21E	1,1	6,0	9
ISD152M21E	1,5	7	10,5
ISD222M21E	2,2	11	16,5
ISD372M21E	3,7	16,5	24,75
ISD552M21E	5,5	24	36

Номинальные характеристики частотного преобразователя
INNOVERT мощностью 0.25 кВт…110 кВт.

Три фазы, 380 В, 50/60 Гц.

Тип	Выходная мощность [кВт]	Выходной ток [A]	Перегрузочная способность [(60 с) (A)]
ISD251M43E	0,25	1,2	1,8
ISD401M43E	0,4	1,5	2,25
ISD551M43E	0,55	2,0	3
ISD751M43E	0,75	2,7	4,05
ISD112M43E	1,1	3,0	4,5
ISD152M43E	1,5	4,0	6
ISD222M43E	2,2	5,5	8,2
ISD302M43E	3,0	6,8	10,2
ISD402M43E	4,0	8,6	12,9
ISD552M43E	5,5	12,5	18,75
ISD752M43E	7,5	17,5	26,25
ISD113M43E	11	24	36
ISD153M43E	15	33	49,5
ISD183M43E	18,5	40	60
ISD223M43E	22	45	67,5
ISD303M43E	30	60	90
ISD373M43E	37	80	120
ISD453M43E	45	90	135
ISD553M43E	55	110	165
ISD753M43E	75	150	225
ISD903M43E	90	176	264
ISD114M43E	110	210	315
ISD134M43E	132	253	379,5
ISD164M43E	160	300	450
ISD184M43E	185	340	510
ISD204M43E	200	380	570
ISD224M43E	220	420	630
ISD254M43E	250	470	705

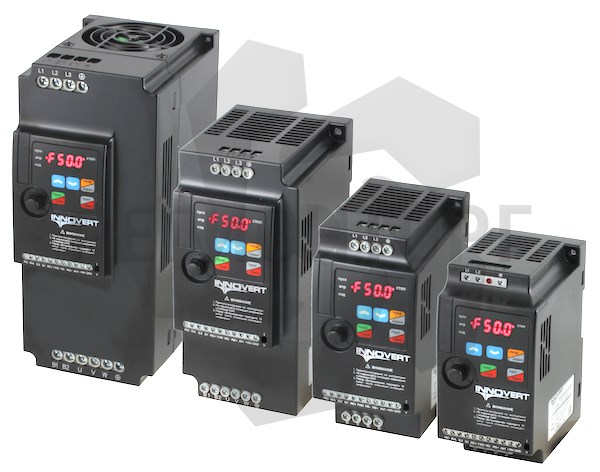

Частотный преобразователь INNOVERT серии ISD mini PLUS представляет собой многофункциональный преобразователь частоты, удобный в управлении и настройках.

Отлично подходит для работы в промышленных установках и системах водоснабжения, вентиляции и кондиционирования воздуха, конвейерных системах, экструдерах, металлорежущих станках и пр.

Функции:

• регулирование скорости, задаваемой аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
• 15 предустановленных скоростей
• 4 различных варианта времён разгона и торможения
• реверсирование
• защита двигателя от перегрузки по току, напряжению
• температурный контроль транзисторного модуля
• торможение постоянным током
• электронный потенциометр (MOP)
• PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
• PLC режим управления скоростью
• Порт RS485, протокол Modbus

Опции:

Модули динамического
торможения и тормозные
резисторы

Потенциометр H0-VR
Переменное сопротивление:
0..10 кОм

Выносная клавиатура
в комплекте с кабелем для преобразователей
ISD mini PLUS (до 37 кВт), IVD...E (до 45 кВт),
IDD mini PLUS

Кабель соединения выносной
клавиатуры INNOVERT

Рабочие режимы:

• управление по U/f (линейное или квадратичное, компенсация скольжения)
• диапазон регулирования с поддержанием номинального момента до 1:10

Применения:

• транспортеры
• конвейеры
• насосы
• вентиляторы
• компрессоры
• мешалки
• намоточное оборудование
• экструдеры

Надежность:

• высокая проверенная надежность работы
• перегрузочная способность: выдерживает перегрузку 150% Iн в течение 60 секунд
• позволяет работать с двигателями большей номинальной мощности при легкой нагрузке

Технические характеристики:

• частота коммутации до 15 kHz  с дискретностью 0,1 kHz
• 4/6 дискретных входа (в зависимости от модели)
• 1 аналоговый масштабируемый вход с переключателем 0-10V/4-20mA (до 37 кВт)
• 2 аналоговых масштабируемых входа 0-10V и 4-20mA (от 45 кВт)
• 1 релейный выход 250VAC 1A, 30VDC 1A (до 37 кВт)
• 1 релейный выход с переключающим контактом 250VAC 1A, 30VDC 1A (от 45 кВт)
• 1 дискретный транзисторный выход (от 45 кВт)
• 1 аналоговый выход 0-10V (от 45 кВт)
• 15 настраиваемых фиксированных частот
• PID-регулятор
• выходная частота до 999,9 Hz
• встроенный тормозной ключ в преобразователях до 37 кВт
• встроенный контроллер с циклическим управлением скоростью двигателя

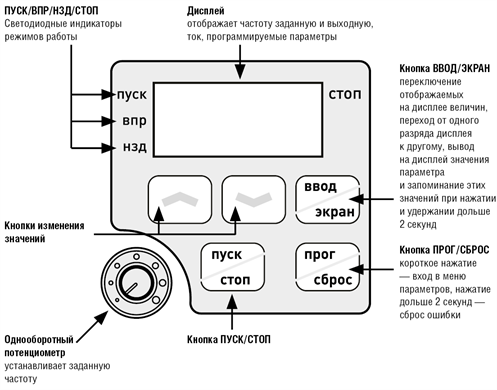

• развитый эргономичный дисплей с выводом информации о частоте, скорости вращения, токе двигателя и пр.
