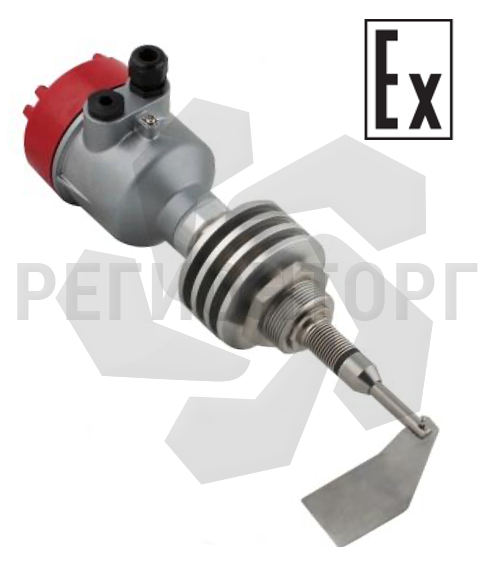

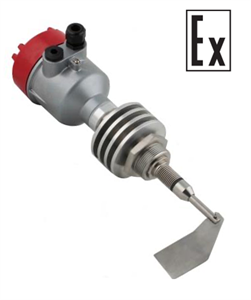

Взрывозащищенный высокотемпературный ротационный INNOLEVEL серии N-Ex-HT

фото

Документы

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Высокотемпературный взрывозащищенный сигнализатор INNOLEVEL серии N-Ex-HT представляет собой  датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы:

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, подвергающихся температурной обработке, находящихся во взрывоопасных зонах:

  • Комбикормовая промышленность - контроль уровня в грануляторах, охладителях
  • Угольная промышленность - контроль уровня угля, угольной пыли
  • Деревообрабатывающая промышленность - контроль уровня в сушилках щепы
  • Полимерная промышленность - контроль уровня пластикового порошка и гранулята в сушилках

Преимущества:

Высокотемпературный взрывозащищенный сигнализатор INNOLEVEL серии N-Ex-HT применяется для достоверного определения уровня заполнения, а также обладает рядом преимуществ:

  • Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
  • Экономичное решение для высокотемпературных процессов
Артикул Характеристики Напряжение питания
IL-SAA-N-Ex-HT250 Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 150 мм, нерж. сталь 220 VAC
IL-SEA-N-Ex-HT250 24 VDC
IL-SAS-N-Ex-HT250 Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 165 мм, нерж. сталь 220 VAC
IL-SES-N-Ex-HT250 24 VDC

Опции для высокотемпературного взрывозащищенного ротационного датчика уровня INNOLEVEL серии N-Ex-HT

Артикул Описание Внешний вид
ДУ 40 С Гайка сталь 1 ½"
ДУ 40 СО Гайка сталь оцинкованная 1 ½"
ДУ 40 S304 Гайка нерж. сталь 304, G 1 ½"

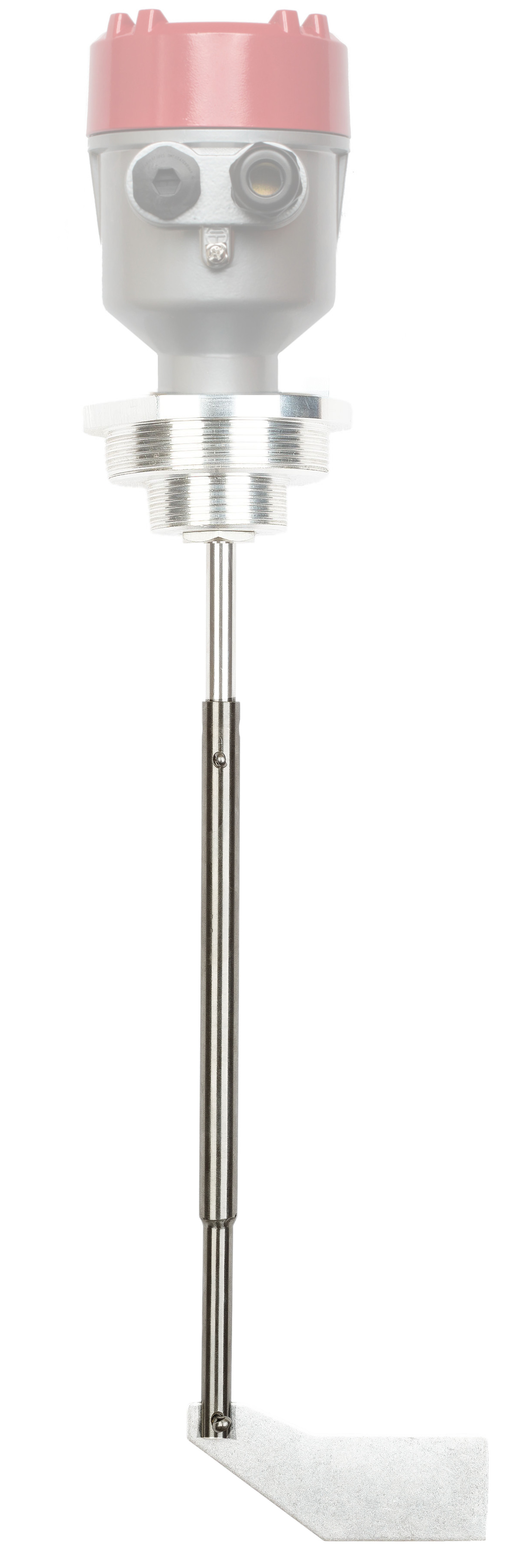

IL-001 Жесткое удлинение вала (+215 мм)
Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-002 Жесткое удлинение вала (+50 мм)
Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.

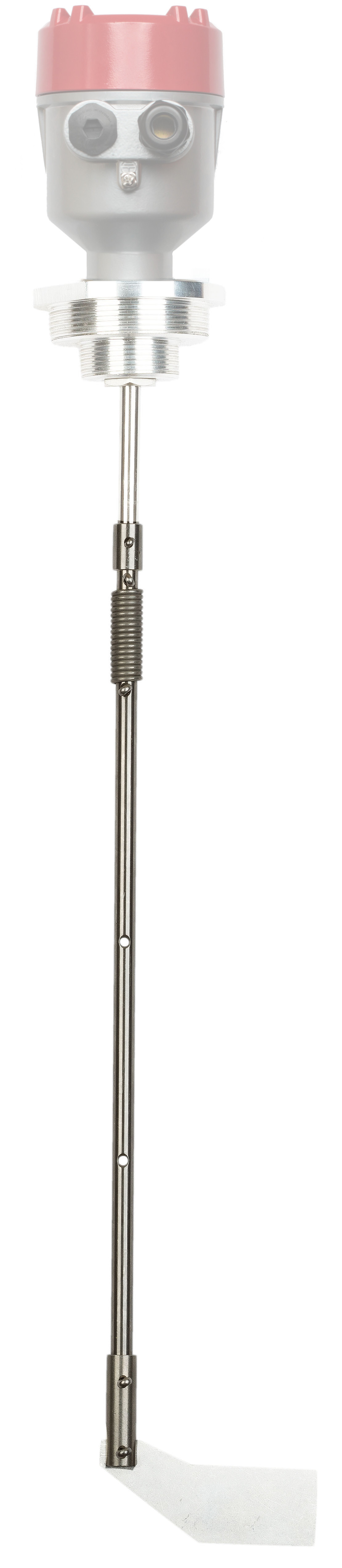

IL-006 Маятниковый удлинитель 500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-007 Маятниковый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.

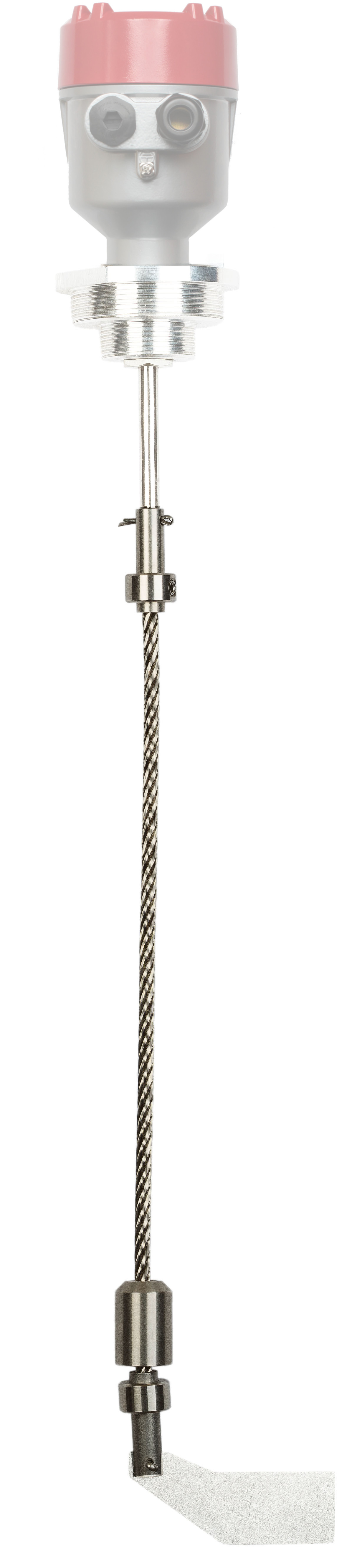

IL-013 Тросовый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-011 Тросовый удлинитель 1500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-008 Тросовый удлинитель 2000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-009 Тросовый удлинитель 3000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-010 Тросовый удлинитель 4000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-F155 Фланец, D=155 мм, нерж. сталь, прокладка NBR (макс. +150 C)
IL-F155H Фланец, D=155 мм, нерж. сталь, прокладка металлографит (макс. +500 C)
