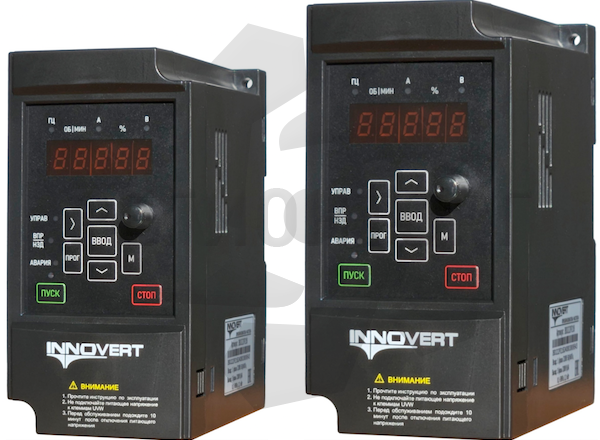

Преобразователи частоты INNOVERT серии IBD_E/IBD_B

фото

Документы

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Библиотека EPLAN для преобразователей INNOVERT IBD_E (zip)

УДОБНЫЙ ВО ВСЕМ

  • отображение текущего давления сразу на экране частотника
  • на один частотник - несколько насосов, попеременное переключение насосов по времени
  • несколько заданий давления
  • программная защита по низкому/высокому давлению и «сухому ходу»

НАДЕЖНАЯ ЗАЩИТА

  • от коротких замыканий
  • от перегрузок (120% в течение 1 мин)
  • от перенапряжения
  • от обрыва выходных фаз
  • от перегрева

ДОСТУПЕН ВСЕМ

  • низкая цена
  • экономия электроэнергии
  • быстрая окупаемость
  • до 350 кВт всегда в наличии на складе

ДОСТУПЕН ВСЕМ

Частотный преобразователь серии INNOVERT IBD_E (B) предназначен для работы с трёхфазными асинхронными двигателями насосов, которые позволяют автоматически поддерживать давление на заданном уровне. Защищает двигатель насоса различными функциями для равномерной работы гидравлической системы. Значения задания и фактического давления выведено на дисплее, встроенном в пульт управления, что облегчает работу оператора. Позволяет работу с несколькими насосами, одинаковыми по мощности, в каскадном режиме.

Функции:

  • Cтепень защиты IP20
  • ПИД-регулятор
  • Функция «автоподхват»
  • Работа с несколькими насосами (каскадный режим)
  • Встроенный источник питания 24 VDC 150 мА
  • 16 фиксированных скоростей и заданий давления
  • 6 дискретных входов (NPN/PNP),
  • 2 аналоговых входа (0-10В и переключаемый 4-20мА/0-10В),
  • 2 релейных выхода (NO + NO/NC) (250В/3А, 30VDC 3А),
  • 1 транзисторный выход (NPN) (24VDC 100 мА),
  • 2 аналоговых выхода (4-20мА/0-10В + 4-20мА/0-10В)
  • Порт RS485, протокол Modbus

IBD_B c потенциометром и съемной панелью управления

Номинальные характеристики
0.4 кВт…3.7 кВт, вход одна фаза, 220 В, 50/60 Гц, выход 3 фазы 220 В

Тип
Выходная
мощность
[кВт]
Выходной
ток [A]
Перегрузочная
способность
[(60 с) (A)]
IBD401P21B 0,4 2,1 2,5
IBD751P21B 0,75 4 4,8
IBD152P21B 1,5 7 8,4
IBD222P21B 2,2 9,6 11,5
IBD372P21B 3,7 17 20,4

Номинальные характеристики 0,75 кВт…4 кВт, три фазы, 380 В, 50/60 Гц

Тип
Выходная
мощность
[кВт]
Выходной
ток [A]
Перегрузочная
способность
[(60 с) (A)]
IBD751P43B 0,75 2,1 2,5
IBD152P43B 1,5 3,8 4,5
IBD222P43B 2,2 5,1 6,1
IBD402P43B 4,0 9,0 10,8

IВD_E без потенциометра и со встроенной панелью управления



Номинальные характеристики 4 кВт…500 кВт, три фазы, 380 В, 50/60 Гц

Тип Выходная
мощность
[кВт]		 Выходной
ток [A]		 Перегрузочная
способность
[(60 с) (A)]
IBD402P43E 4,0 9 10,8
IBD552P43E 5,5 13 15,6
IBD752P43E 7,5 17 20,4
IBD113P43E 11 25 30
IBD153P43E 15 32 38,4
IBD183P43E 18,5 37 44,4
IBD223P43E 22 45 54
IBD303P43E 30 60 72
IBD373P43E 37 75 90
IBD453P43E 45 90 108
IBD553P43E 55 110 132
IBD753P43E 75 150 180
IBD903P43E 90 176 211,2
IBD114P43E 110 210 252
IBD134P43E 132 253 303,6
IBD164P43E 160 300 360
IBD184P43E 185 340 408
IBD204P43E 200 380 456
IBD224P43E 220 420 504
IBD254P43E 250 470 564
IBD284P43E 280 520 624
IBD314P43E 315 600 720
IBD354P43E 350 640 768
IBD404P43E 400 690 828
IBD454P43E 450 790 948
IBD504P43E 500 860 1032
