Редукторы цилиндрические трехступенчатые, 1Ц3У

фото

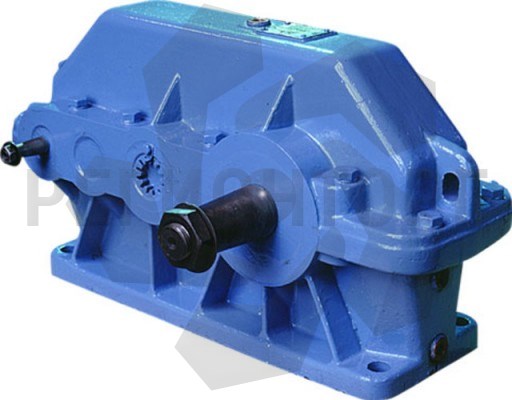

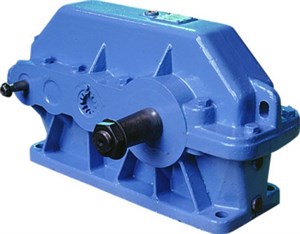

Редукторы цилиндрические трехступенчатые горизонтальные общемашинального применения типорзмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 предназначены для изменения крутящих моментов и частот вращения.
Модель Передаточное число Мт, Н*м Масса, кг AwT AwП AwБ Цена
1Ц3У-160 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 1250 110 160 100 80 — в заявку
1Ц3У-200 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 2500 190 200 125 100 — в заявку
1Ц3У-250 16; 20; 25;31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 500 335 250 160 125 — в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1800 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т для категорий размещения 1—3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

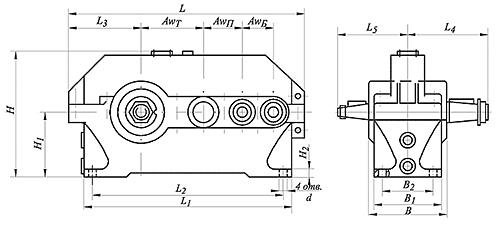

Чертеж 1

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 B B1 B2 H H1 H2 d
1ЦЗУ-160 630 530 475 195 224 160 206 195 140 345 170 24 24
1ЦЗУ-200 775 650 580 236 280 190 243 230 165 425 212 30 24
1ЦЗУ-250 950 825 750 290 335 236 290 280 218 530 265 32 28

Схемы сборки редукторов

Чертеж 2

Размеры валов редукторов

Чертеж 3

Типоразмер редуктора Вал d1 d2 d3 d4 l l1 b h t
1ЦЗУ-160 входной 20 М12х1.25 30 18.2 50 36 4 4 2.5
1ЦЗУ-200   25 М16х1.5 38 22.9 60 42 5 5 3
1ЦЗУ-250   35 М20х1.5 45 32.1 80 58 6 6 3.5
1ЦЗУ-160 выходной 55 МЗ6хЗ 70 50.9 110 82 14 9 5.5
1ЦЗУ-200   70 М48хЗ 100 64.75 140 105 18 11 7
1ЦЗУ-250   90 М64х4 118 83.5 170 130 22 14 9

Условное обозначение редуктора - расшифровка

Редуктор 1Ц3У - 200 - 160 - 12 - К - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Схема сборки
  • Исполнение конца тихоходного вала
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечания:

  • Исполнение редуктора типа ЦЗУ аналогично типу 1ЦЗУ.
  • Исполнение конца тихоходного вала может быть коническим — К (стандартное исполнение), цилиндрическим — Ц (согласовывается дополнительно при заказе), в виде части зубчатой муфты — М (кроме 1ЦЗУ-160), полым шлицевым — П (кроме 1ЦЗУ-160).
  • Размеры тихоходного вала в виде части зубчатой муфты редуктора 1ЦЗУ аналогичны типу редуктора 1Ц2У.
  • Исполнение тихоходного вала в виде части зубчатой муфты изготавливается по вариантам сборки — 11, 12, 21, 22, 31, 32.
