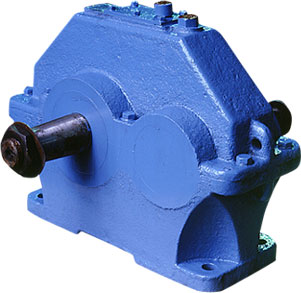

Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Модель | Передаточное число | Мт, Н*м | Масса редуктора, кг | Aw | Цена | |
1ЦУ100 |
1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3 |
315 |
20 |
100 |
—
|
в заявку
|
1ЦУ160 |
1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3 |
1250 |
77.5 |
160 |
—
|
в заявку
|
1ЦУ200 |
1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3 |
2500 |
135 |
200 |
—
|
в заявку
|
1ЦУ250 |
1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3 |
5000 |
250 |
250 |
—
|
в заявку
|
Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.
Условия применения редукторов
- нагрузка постоянная и переменная, одного направления и
реверсивная;
- работа с периодическими остановками и длительная до 24 часов в
сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности
воздуха не более 10 мг/м3;
- климатические исполнения У, Т для категорий размещения 1-3 и
климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ
15150-69

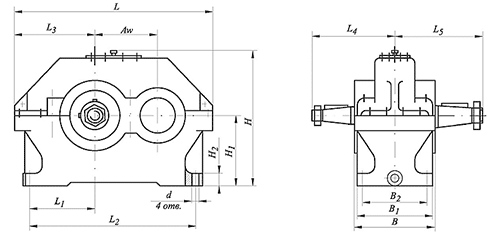

Габаритные и присоединительные размеры
Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
H |
H1 |
H2 |
d |
1ЦУ-100 |
315 |
85 |
224 |
132 |
136 |
155 |
140 |
132 |
95 |
224 |
112 |
22 |
15 |
1ЦУ-160 |
475 |
136 |
355 |
195 |
218 |
218 |
185 |
175 |
125 |
335 |
170 |
28 |
24 |
1ЦУ-200 |
580 |
165 |
437 |
236 |
230 |
265 |
212 |
200 |
136 |
425 |
212 |
36 |
24 |
1ЦУ-250 |
710 |
212 |
545 |
290 |
280 |
315 |
265 |
250 |
185 |
530 |
265 |
40 |
28 |
Схемы сборки редукторов

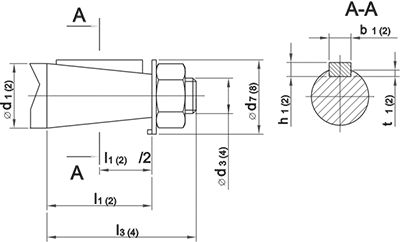

Размеры валов редукторов
Типоразмер редуктора |
Вал |
d1 |
d2 |
d3 |
d7 |
l3 |
l1 |
b |
h |
t |
1ЦУ-100 |
входной |
25 |
22,9 |
М16х1.5 |
45 |
60 |
42 |
5 |
6 |
3 |
1ЦУ-160 |
|
45 |
40,9 |
М30х2 |
75 |
110 |
82 |
12 |
9 |
5 |
1ЦУ-200 |
|
55 |
50,9 |
МЗ6хЗ |
88 |
140 |
82 |
14 |
11 |
5,5 |
1ЦУ-250 |
|
70 |
64,75 |
М48хЗ |
100 |
140 |
105 |
18 |
14 |
7 |
1ЦУ-100 |
выходной |
35 |
32,1 |
М20х1.5 |
50 |
80 |
58 |
6 |
5 |
3,5 |
1ЦУ-160 |
|
55 |
50,9 |
МЗ6хЗ |
88 |
110 |
82 |
14 |
8 |
5,5 |
1ЦУ-200 |
|
70 |
64,75 |
М48хЗ |
100 |
140 |
105 |
18 |
9 |
7 |
1ЦУ-250 |
|
90 |
83,5 |
М64х4 |
130 |
170 |
130 |
22 |
11 |
9 |
Условное обозначение редуктора - расшифровка
Редуктор 1ЦУ - 160 - 2.5 - 23 - К - У3
- Тип редуктора
- Межосевое расстояние, мм
- Передаточное число
- Схема сборки
- Исполнение конца тихоходного вала
- Климатическое исполнение и категория размещения по ГОСТ
15150-69
Примечания:
- Исполнение конца тихоходного вала может быть коническим - К
(стандартное исполнение), цилиндрическим - Ц (согласовывается
дополнительно при заказе).
- при работе в реверсивном режиме, т.е. при периодическом
изменении направлений нагрузки номинальные крутящие моменты на
выходном валу, указанные в таблице, должны быть снижены на
30%;
- редукторы допускают кратковременные перегрузки, возникающие при
пусках и остановках двигателя, в 2 раза превышающие номинальные
нагрузки, если число циклов нагружения быстроходного вала за время
действия этих перегрузок не превысит 3·106 в течение всего срока
службы редуктора;
- номинальные крутящие моменты на выходном валу, указанные для
редукторов 1ЦУ-200 и 1ЦУ-250, передаются при струйной смазке;
- номинальная радиальная нагрузка на выходном валу для вариантов
сборки 13, 23, 33 и на входном валу - для 31, 32, 33 должна быть
уменьшена в два раза;
- редукторы сборок 31, 32, 33 изготавливаются и поставляются по
согласованию с заводом-изготовителем.
