Редукторы цилиндрические крановые, Тип РМ

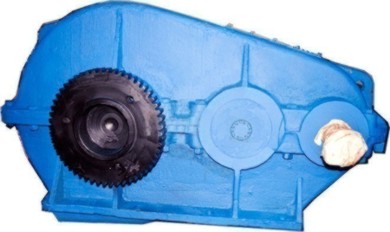

фото
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250, РМ-350, PM-400, РМ-500, РМ-650 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Модель Передаточное число Мт, Н*м Масса, кг Awc AwT AwБ Цена
РМ-250 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 350 85 250 150 100 — в заявку
РМ-350 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 800 145 350 200 150 — в заявку
РМ-400 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 2500 210 400 250 150 — в заявку
РМ-500 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 4900 390 500 300 200 — в заявку
РМ-650 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 9500 830 650 400 250 — в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин;
  • температура внешней среды от минус 40° до плюс 50°С;
  • повышенная запыленность, неагрессивная среда;
  • климатические исполнения У, Т (для категории размещения 1…4) по ГОСТ 15150-69.

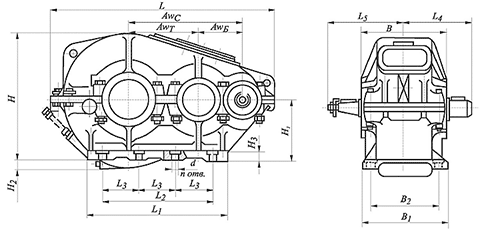

Чертеж 1

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 B B1 B2 H H1 H2 H3 в n
РМ-250 540 320 235 117.5 238.5 200 230 230 190 312 160 - 22 17 4
РМ-350 710 415 310 155 268.5 260 270 290 250 400 200 - 23 17 4
РМ-400 816 440 370 185 325.5 270 300 310 270 490 250 - 25 17 4
РМ-500 986 620 480 240 330 330 350 350 310 592 300 - 25 17 4
РМ-650 1278 830 645 215 430 430 470 470 410 697 320 95 35 25 8

Схемы сборки редукторов

Чертеж 2

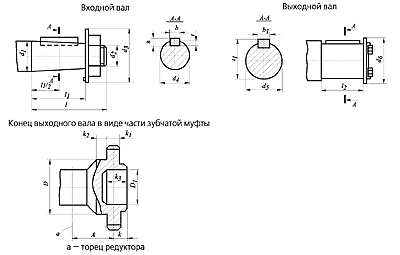

Размеры валов редукторов

Чертеж 3

Типоразмер редуктора Входной вал Выходной вал
d1 d2 d3 d4 l l1 b h t d5 d6 l2 t1 b1
РМ-250 30 M20xl.5 50 27.1 80 58 5 5 3 55 65 82 60 16
РМ-350 40 М24х2 63 35.9 110 82 10 8 5 55 65 82 60 16
РМ-400 40 М24х2 63 35.9 110 82 12 8 5 80 90 123 88 22
РМ-500 50 МЗ6хЗ 70 45.9 110 82 16 10 6 80
95		 90
115		 123
130		 88
104		 22
25
РМ-650 60 М42хЗ 94 54.75 140 105 16 10 6 110 125 130 145 165 165 120 136 28 32

Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора m z A k k1 k2 k3 D d1
РМ-250 3 40 39.5 20 20 29.5 35 95 72
РМ-350 3 48 54.5 24.5 25 16 45 110 90
РМ-400 3 56 57.5 26.5 25 16 45 135 90
РМ-500 4 56 63 32 35 16 50 170 120
РМ-650 6 56 75 32 40 16 68 260 170

Условное обозначение редуктора - расшифровка

Редуктор РМ - 650 - 31.5 - 11 - М - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Схема сборки
  • Исполнение конца тихоходного вала
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечания:

  • Исполнение конца тихоходного вала может быть цилиндрическим — Ц или в виде части зубчатой муфты — М.
  • Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки — 11, 12, 21, 22, 31, 32.
