Редукторы цилиндрические крановые, Тип РЦД

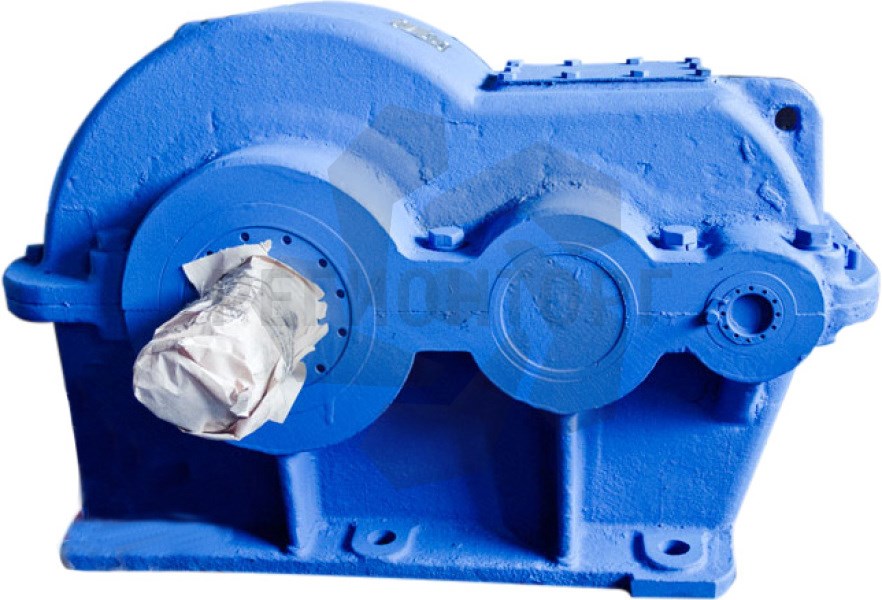

фото
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Модель Передаточное число Мт, Н*м Масса, кг Awc AwT AwБ Цена
РЦД-250 10, 16, 20, 25, 31.5, 40 450 87 250 150 100 — в заявку
РЦД-350 10, 16, 20, 25, 31.5, 40 1100 175 350 200 150 — в заявку
РЦД-400 10, 16, 20, 25, 31.5, 40 2100 287 400 250 150 — в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

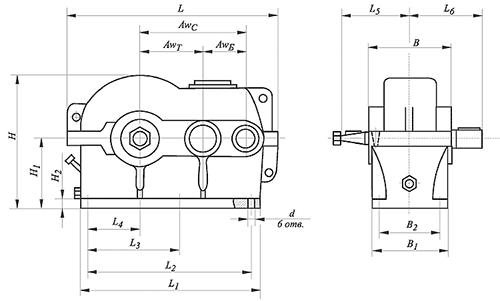

Чертеж 1

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 L6 B B1 B2 H H1 H2 d
РЦД-250 520 400 330 165 115 220 230 250 250 200 315 160 24 23
РЦД-350 700 545 480 240 164 260 290 320 320 255 410 212 24 23
РЦД-400 800 640 540 270 190 280 335 360 360 275 510 265 28 27

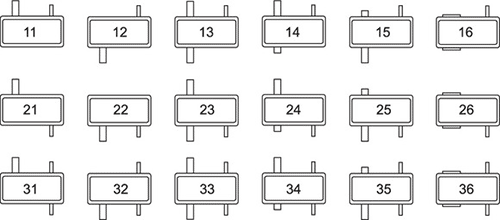

Схемы сборки редукторов

Чертеж 2

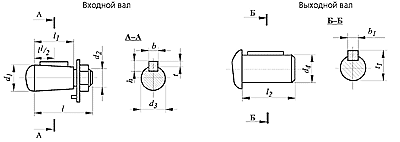

Размеры валов редукторов

Чертеж 3

Типоразмер редуктора Входной вал Выходной вал
d1 d2 d3 l l1 b h t d4 l2 t1 b1
РЦД-250 30 М20х1,5 27.1 80 58 8 7 4 45 82 49.5 14
РЦД-350 35 М20х1,5 32.1 80 58 10 8 5 65 105 71 18
РЦД-400 35 М20х1,5 32.1 80 58 10 8 5 85 130 93 22

Условное обозначение редуктора - расшифровка

Редуктор РЦД - 400 - 20 - 22 - Ц - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Схема сборки
  • Исполнение конца тихоходного вала
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечания:

  • Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М (только РЦД-400).
  • Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки 11, 12, 21, 22, 31, 32.
