Редукторы цилиндрические с зацеплением Новикова, 1Ц2УН

фото
Редукторы цилиндрические горизонтальные двухступенчатые с передачами Новикова серии Ц2У являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Модель Передаточное число Мт, Н*м Масса, кг AwT AwБ Цена
1Ц2У-315Н 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 7500-8100 520 315 200 — в заявку
1Ц2У-355Н 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 14000-14100 700 225 — в заявку
1Ц2У-400Н 14600-16300 930 400 250 — в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

1C2un Gr 1

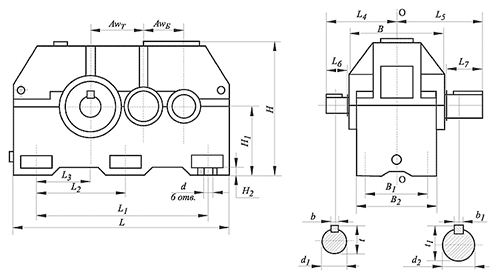

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 L6 L7 B B1 B2
1Ц2У-315Н 1040 740 370 215 300 420 110 210 395 260 340
1Ц2У-355Н 1160 850 425 250 320 440 110 210 435 280 360
1Ц2У-400Н 1300 950 475 280 380 500 140 250 475 330 420
Типоразмер редуктора H H1 H2 d d1 d2 b b1 t t1
1Ц2У-315Н 685 335 35 28 50 110 14 28 53.5 116
1Ц2У-355Н 740 375 35 28 55 125 16 32 59 132
1Ц2У-400Н 835 425 42 35 60 140 18 36 64 148

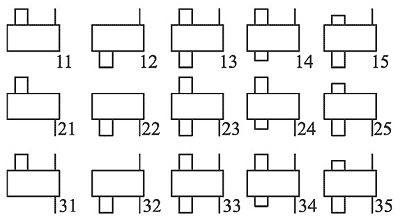

Схемы сборки редукторов

1C2un Gr 2

Размеры валов редукторов

1C2un Gr 3

Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора m z A D D1 D2 k k1 k2
1Ц2У-315Н 6 40 275 252 130 110 10 65 30
1Ц2У-355Н 7
6		 40
56		 310
322		 294
348		 130
200		 110
170		 12.5
12		 65
68		 35
40
1Ц2У-400Н 8
6		 40
56		 335
335		 336
348		 180
200		 150
170		 15
12		 65
68		 40
40

Условное обозначение редуктора - расшифровка

Редуктор 1Ц2У - 400 - Н - 31.5 - 12 - Ц - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передача Новикова
  • Передаточное число
  • Схема сборки
  • Исполнение конца тихоходного вала
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечания:

  • Исполнение конца тихоходного вала может быть цилиндрическим - Ц, в виде части зубчатой муфты - М, для присоединения командоаппарата - КА.
  • Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки - 11,12, 21, 22, 31, 32.
