Редукторы цилиндрические двухступенчатые универсальные, 1Ц2У

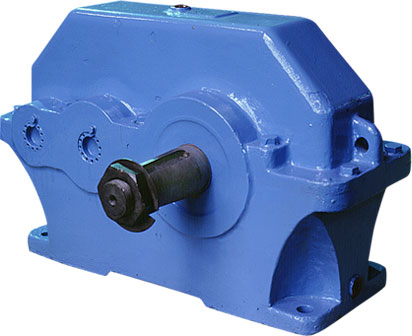

фото
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.
Модель Передаточное число Мт, Н*м Масса редуктора, кг AwT AwБ Цена
1Ц2У-100 8, 10, 12.5, 16, 20, 25, 31.5, 40 315 21 100 80 9999i в заявку
1Ц2У-125 8, 10, 12.5, 16, 20, 25, 31.5, 40 630 31.5 125 80 Дог.i в заявку
1Ц2У-160 8, 10, 12.5, 16, 20, 25, 31.5, 40 1250 95 160 100 Дог.i в заявку
1Ц2У-200 8, 10, 12.5, 16, 20, 25, 31.5, 40 2500 170 200 125 Дог.i в заявку
1Ц2У-250 8, 10, 12.5, 16, 20, 25, 31.5, 40 5000 310 250 160 Дог.i в заявку

Представленные цены не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

Условия применения редукторов

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1800 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

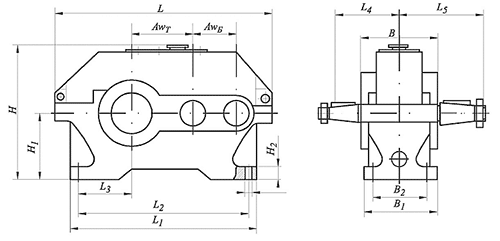

C2u Gr 1

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 B B1 B2 H H1 H2 d
1Ц2У-100 390 325 290 85 136 165 155 145 109 230 112 20 15
1Ц2У-125 446 375 335 106 145 206 175 165 125 272 132 22 19
1Ц2У-160 557 475 425 135 170 224 206 195 140 345 170 24 24
1Ц2У-200 678 580 515 165 212 280 243 230 165 425 212 30 24
1Ц2У-250 829 730 670 212 265 335 290 280 218 530 265 32 28

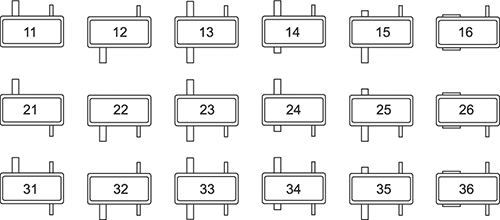

Схемы сборки редукторов

C2u Gr 2

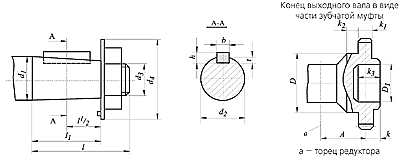

Размеры валов редукторов

C2u Gr 3

Типоразмер редуктора Вал d1 d2 d3 d4 l l1 b h t
1Ц2У-100 входной 20 18.2 М12х1.25 30 50 36 4 4 2.5
1Ц2У-125   20 18.2 М12х1.25 30 50 36 4 4 2.5
1Ц2У-160   25 22.9 М16х1.5 38 60 42 5 5 3
1Ц2У-200   30 27.1 М20х1.5 45 80 58 5 5 3
1Ц2У-250   40 35.9 М24х2 50 110 82 10 8 5
1Ц2У-100 выходной 35 32.1 М20х1.5 45 80 58 6 6 3.5
1Ц2У-125   45 40.9 М30х2 56 110 82 12 8 5
1Ц2У-160   55 50.9 МЗ6хЗ 70 110 82 14 9 5.5
1Ц2У-200   70 64.75 М48хЗ 100 140 105 18 11 7
1Ц2У-250   90 83.5 М64х4 118 170 130 22 14 9

Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора m z D D1 A k k1 k2 k3
1Ц2У-160 4 40 95 72 48 19 20 20 38
1Ц2У-200 5 40 105 80 55 22 25 32 50
1Ц2У-250 4 56 170 120 63 31 35 16 50

Условное обозначение редуктора - расшифровка

Редуктор 1Ц2У - 250 - 31.5 - 11 - М - У3

  • Тип редуктора
  • Межосевое расстояние, мм
  • Передаточное число
  • Схема сборки
  • Исполнение конца тихоходного вала
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечания:

  • Исполнение редуктора типа Ц2У аналогично типу 1Ц2У.
  • Исполнение конца тихоходного вала может быть коническим - К (стандартное исполнение), цилиндрическим - Ц (согласовывается дополнительно при заказе), в виде части зубчатой муфты - М (кроме 1Ц2У-100,125,160), полым шлицевым - П (кроме 1Ц2У-100,125,160).
  • Исполнение тихоходного вала в виде части зубчатой муфты изготавливается по вариантам сборки-11,12, 21, 22, 31, 32.
